Régler la planéité du plateau

Le réglage de planéité est identique au réglage sur une imprimante de type industrielle comme une Tobeca 336 par exemple. Cette page reprend pour des raisons de commodité les mêmes images que pour d'autres imprimantes. Certains détails peuvent varier mais le principe reste identique.

Il est important que la tête d'impression soit toujours à égale distance du plateau pour avoir une adhérence homogène sur la première couche.

Bien que votre imprimante ait été calibrée et testée en atelier, il est nécessaire de revérifier sa calibration à l'installation et ensuite de manière périodique. C'est pour cela qu'il y a sur le plateau 4 vis avec blocage permettant un réglage fin de la planéité générale + une vis de réglage d'offset général.

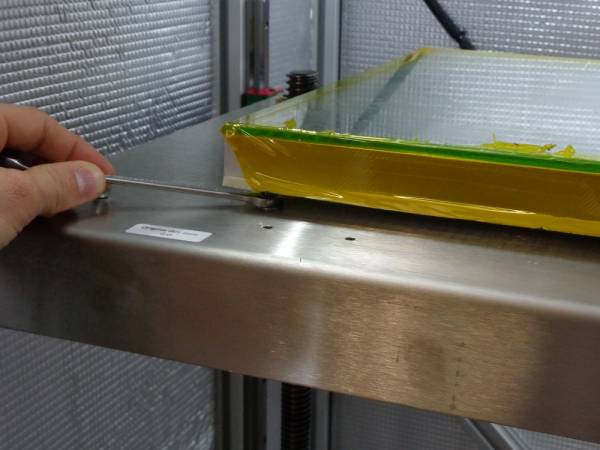

La vis de réglage d'offset est à ajuster par le dessous du plateau. Il faut déserrer le contre écrou de blocage par le dessous et ajuster.

Pour calibrer le plateau, il va falloir déplacer manuellement la tête d'impression avec Repetier Host, Simplify3D (cas d'une imprimante branchée en USB au PC) ou alors via l'interface web.

Pour cette procédure de calibration il est nécessaire que le plateau soit convenablement préparé pour prendre en compte l'épaisseur ajoutée à la plaque aluminium (verre et éventuellement adhésifs, voir Comment bien préparer son plateau d'impression pour maximiser l'adhésion des pièces).

La procédure ci dessous est détaillée avec des images de Repetier Host, mais elle reste identique peu importe le logiciel de pilotage employé.

Faire une initialisation générale de l'imprimante en cliquant sur le bouton maison général.

Tous les axes vont se déplacer pour venir en position d'origine. La tête d'impression devrait être très proche du plateau, dans son coin avant gauche. Il est normal que la tête d'impression soit hors du plateau. Pour faire les réglages, utiliser Repetier Host pour déplacer la tête d'impression au dessus de la vis avant gauche.

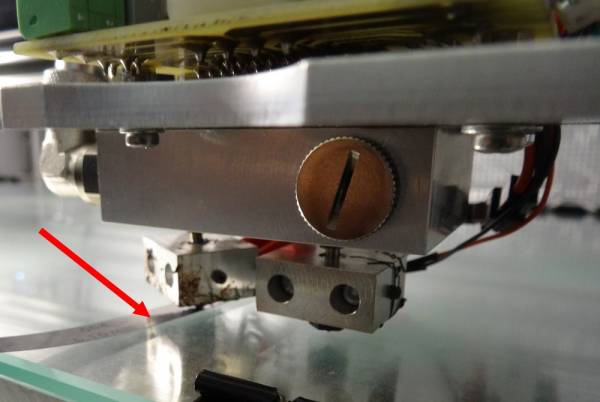

Une fois que la tête d'impression est pratiquement en contact avec le plateau, essayez de passer une jauge d'épaisseur entre la tête d'impression et le plateau (prendre une jauge de 1/10 mm, soit une jauge marquée 10 dessus) :

Si la cale passe largement, il faut desserrer la vis de réglage général qui permettra de baisser la tête d'impression.

Si la cale bloque, il faut resserrer la vis de réglage général qui permettra de relever la tête d'impression.

A chaque fois, relever l'axe Z de 1 ou 2mm avec les flèches de pilotage de l'axe Z et refaire un Home Z pour voir la modification :

Repasser la cale et modifier les réglages jusqu'à ce que celle ci passe en forçant très légèrement.

Le premier coin est réglé, il reste à régler les autres coins. On remarque que l'on a pas touché à la vis de fixation du plateau avant gauche pour ce premier réglage.

La vis de réglage de l'offset général est désormais réglée sur le coin avant gauche. Il reste à régler les 3 autres coins pour avoir la planéité du plateau.

Pour cela, déplacer via Repetier Host la tête d'impression pour la positionner au dessus de chaque vis de fixation du plateau d'impression et passer la cale de réglage.

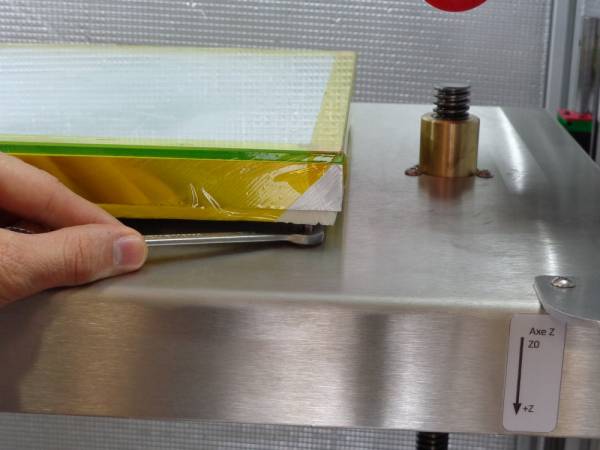

• Si la cale passe largement, remonter le coin du plateau avec la vis de maintien.
• Si la cale est bloquée, descendre le coin du plateau avec la vis de maintien.

A chaque fois, relever l'axe Z de 1 ou 2mm et faire ensuite une initialisation de l'axe Z pour voir le résultat.

Quand la cale passe avec un tout petit peu de résistance, figer le réglage de la vis en bloquant les écrous.

Une fois cette étape réalisée, votre imprimante est calibrée et prête à imprimer !
