Aide Avancé : démontage de l'arbre de transmission Y
Mise en garde
Cette opération est une étape de maintenance avancée généralement réalisée par Tobeca. Elle est ici pour but informatif mais en aucun vous ne devez entreprendre ce démontage vous même, sauf accord de Tobeca.
Procédure de démontage

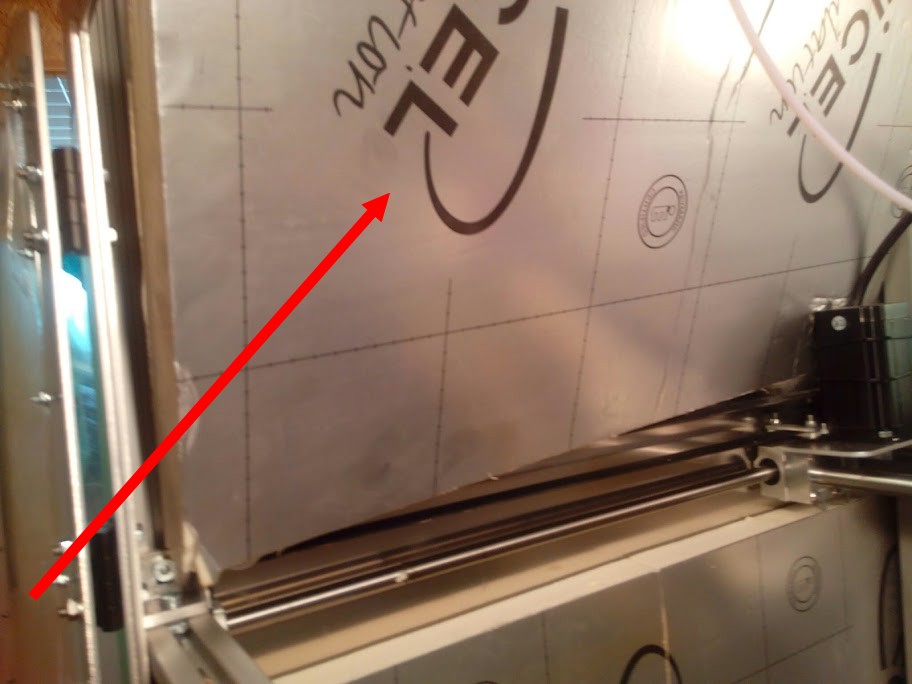

Commencer tout d'abord par retirer la plaque isolante en haut à gauche (attention à ne pas la casser, elle est mise en place de force :

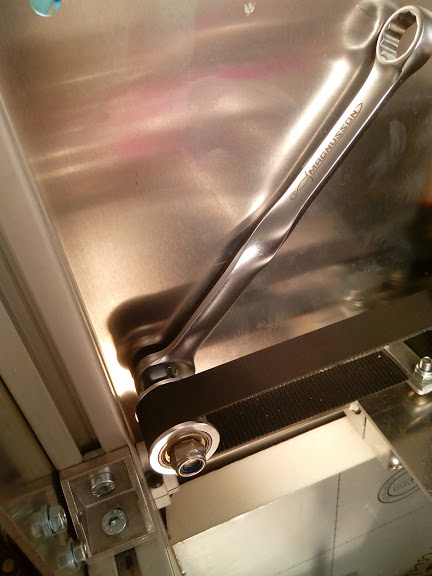

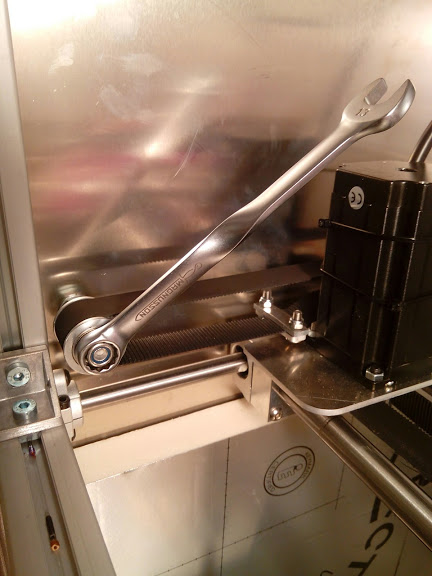

Déserrer d'un tour ou deux les poulies de retour (à gauche et à droite) :
Déserrer ensuite le maintien des poulies contre la tôle :
Ainsi, les deux courroies seront détendue et permettront le démontage.

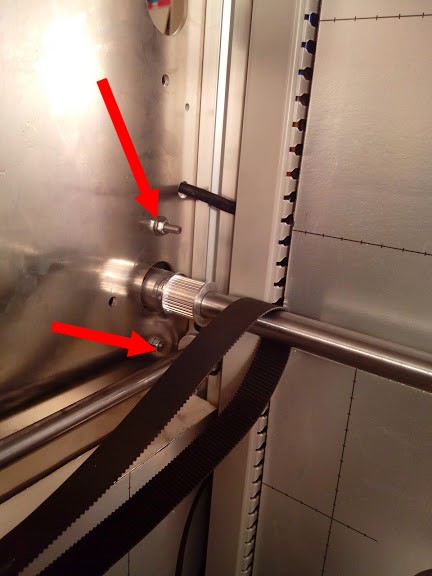

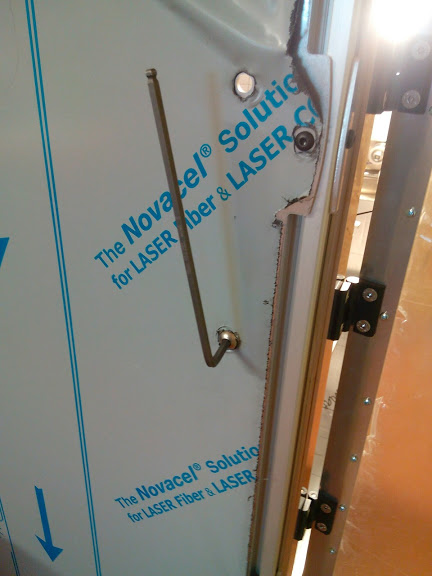

Enlever les 2 vis M5 qui maintiennent l'arbre contre la tôle :

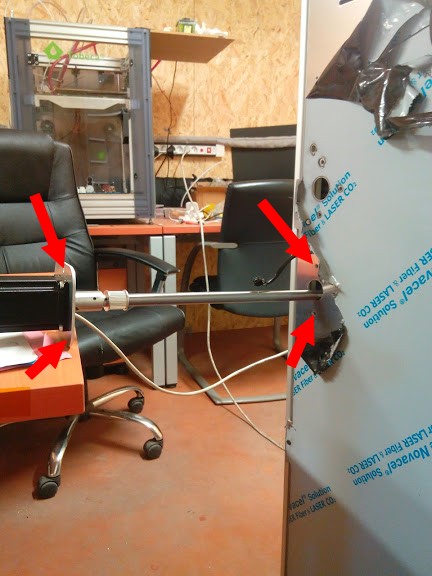

Retirer l'arbre de transmission par le côté :
Procédure de remontage
Procéder dans le sens inverse pour le remontage.

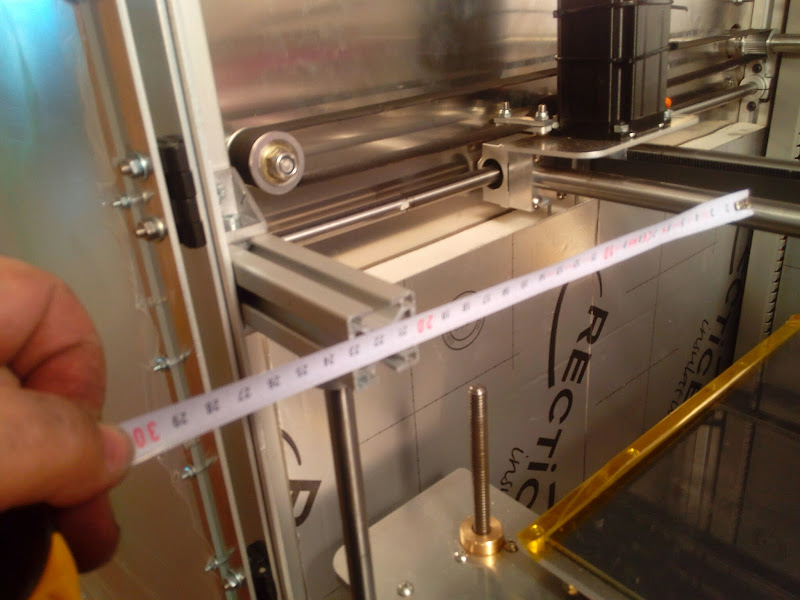

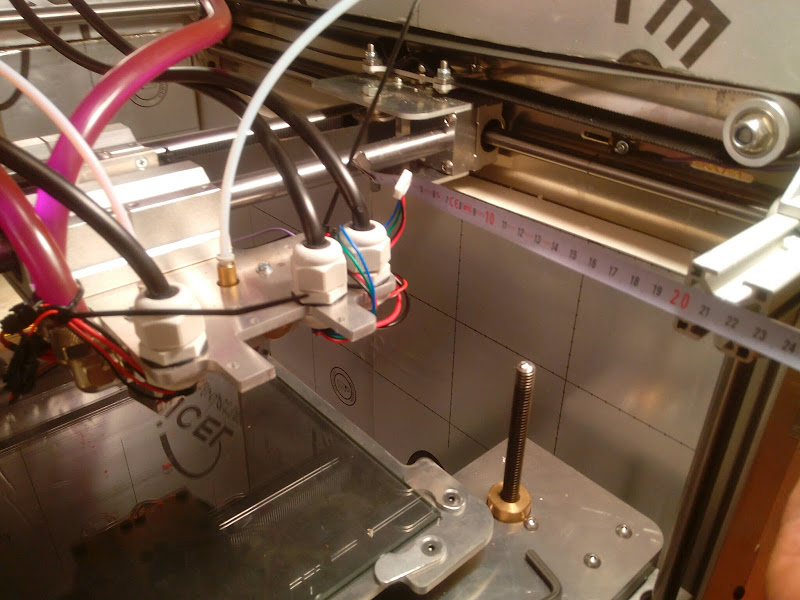

Avant de reserrer les poulies pour retendre les courroies, s'assurer que l'axe X est bien parallèle :
