Régler la planéité du plateau d'impression

Il est important que la tête d'impression soit toujours à égale distance du plateau pour avoir une adhérence homogène sur la première couche.

Bien que votre Tobeca 3 ait été calibrée et testée en atelier (sauf si vous avez acheté un kit), il est nécessaire de revérifier sa calibration. C'est pour cela qu'il y a sur le plateau 4 vis avec ressort permettant un réglage fin grâce à des molettes dans les coins du support plateau.

Avant toute chose, il faut vérifier que l'axe X est bien parallèle au châssis. Pour vérifier cela, il faut utiliser un réglet et le poser en bas du châssis et mesurer la hauteur entre le bas du châssis et le bas du bloc aluminium à droite de l'axe X  et s'assurer d'avoir la même côte sur le côté gauche. Si nécessaire, tourner un peu la vis de droite pour ajuster la hauteur.

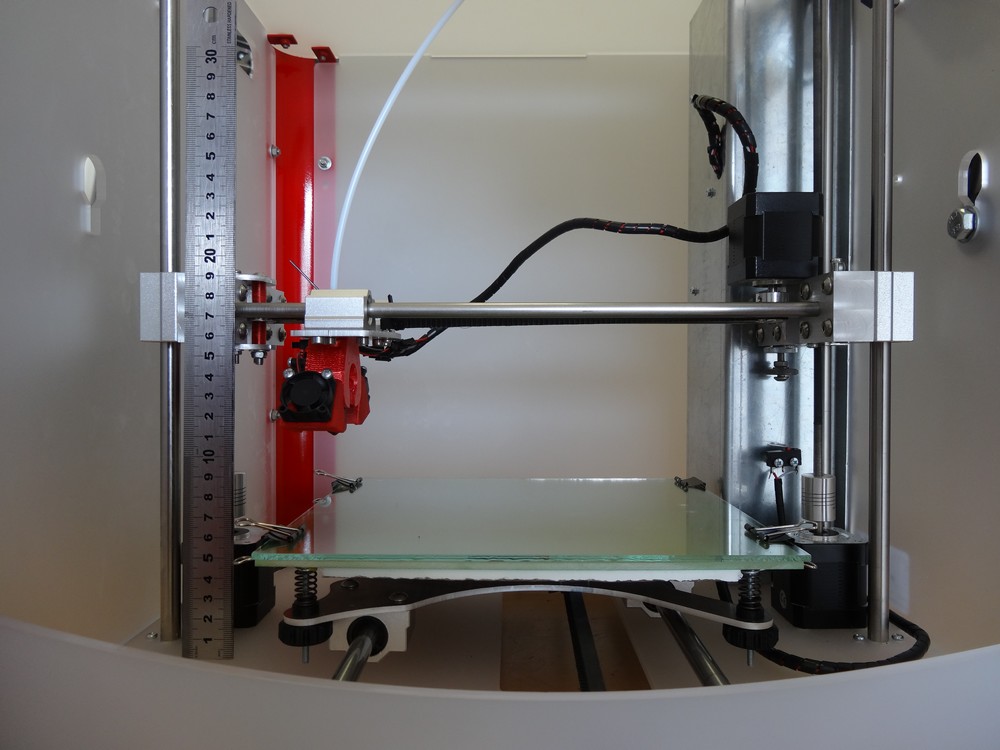

Relever la côte à droite avec le réglet :

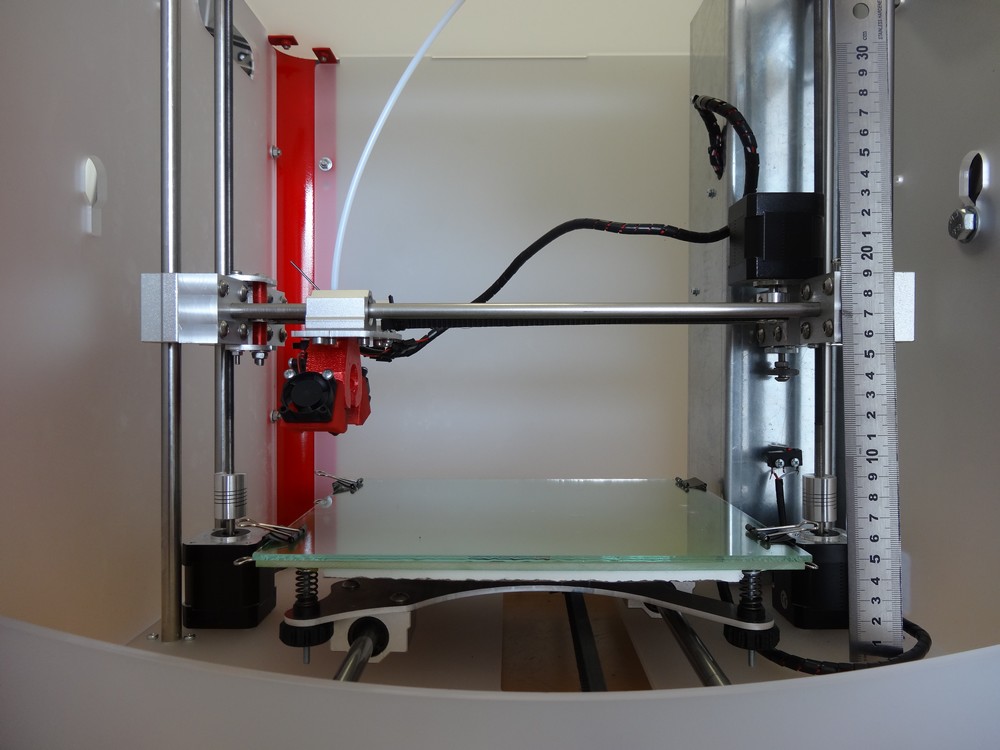

Relever la côte à gauche avec le réglet :

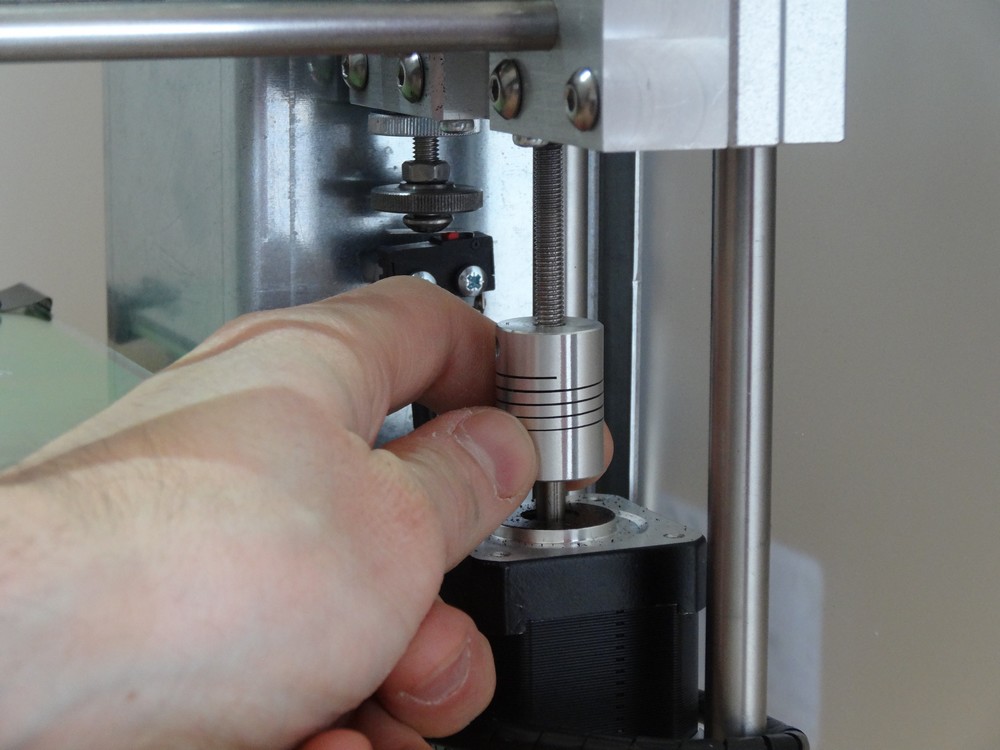

Si nécessaire, tourner la vis de gauche à la main pour obtenir la même côte qu'à droite :

Il faut ensuite régler la planéité du plateau d'impression.

Pour calibrer le plateau, il va falloir déplacer manuellement la tête d'impression avec Repetier Host (voir Utilisation du logiciel Repetier Host).

Pour cette procédure de calibration il est nécessaire que le plateau soit convenablement préparé pour prendre en compte l'épaisseur ajoutée à la plaque en epoxy (verre et/ou adhésifs, et/ou spray d'adhésion, voir Comment bien préparer son plateau d'impression pour maximiser l'adhésion des pièces).

Avant le début de la procédure de calibration, vérifier que les 4 molettes de réglage sous le plateau sont vissées de la même façon (environ 2-3mm de vis sous la molette).

Faire une initialisation générale de l'imprimante en cliquant sur le bouton maison général.

Tous les axes vont se déplacer pour venir en position d'origine. La tête d'impression devrait être très proche du plateau, dans son coin inférieur gauche.

Si ce n'est pas le cas, il faut vérifier l'ajustement de la vis de réglage au niveau de l'axe Z sur le contact de fin de course.

Relever ensuite l'axe Z de 1 ou 2mm avec les flèches de pilotage de l'axe Z :

Ajuster ensuite le réglage de la vis :

• Desserrer la vis permettra de relever la tête d'impression (nécessaire si la tête d'impression écrase le plateau).
• Resserrer la vis permettra de descendre la tête d'impression (nécessaire s'il y a un trop grand espace entre la tête d'impression et le plateau).

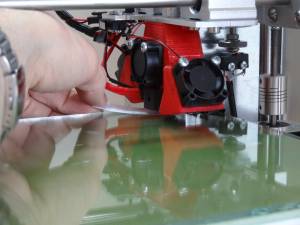

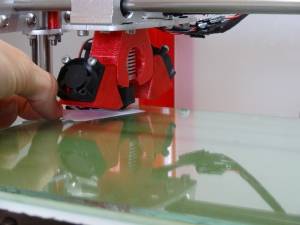

A chaque fois, relever l'axe Z de 1 ou 2mm et faire ensuite une initialisation de l'axe Z pour voir le résultat. Une fois ce premier ajustement vérifié et que la tête d'impression est pratiquement en contact avec le plateau, essayez de passer une feuille de papier pliée en deux (feuille standard 80g/m²) entre la tête d'impression et le plateau :

• Si la feuille passe largement, desserrer la molette de réglage du plateau inférieure gauche pour remonter le coin inférieur gauche du plateau.
• Si la feuille est bloquée, resserrer la molette de réglage du plateau inférieure gauche pour descendre le coin inférieur gauche du plateau.

Quand la feuille passe avec un tout petit peu de résistance, c'est que ce coin est ajusté.

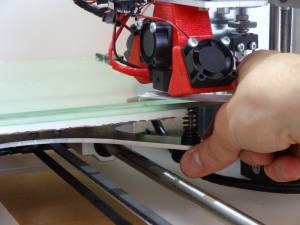

Relever ensuite la tête d'impression de 2 ou 3 mm avec les flèches de pilotage de l'axe Z et déplacer les axes pour faire les réglages au niveau des 3 autres coins du plateau d'impression. Utiliser les vis sous le plateau pour faire l'ajustement (il n'est plus nécessaire de toucher à la vis de réglage Z à cette étape) :

Une fois cette étape réalisée, votre Tobeca 3 est calibrée et prête à imprimer !

Si votre imprimante a été réglée précédemment au niveau de sa planéité mais que la hauteur de dépose de la première couche n'est pas bonne, il faut probablement vérifier le réglage d'offset général en Z. Voir Régler seulement l'offset du plateau
