Mise en place des seringues et réglage en Z

Le réglage en Z du plateau est un réglage manuel qui n'a pas pour vocation à être modifié.

Cependant il est possible de l'ajuster en fonction des longueurs d'aiguilles installées au bout des seringues Nordson 30cc.

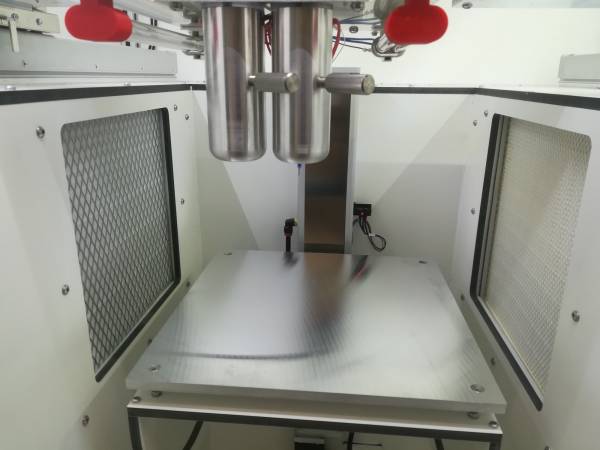

Commencer par faire descendre le plateau suffisamment bas (via les contrôles manuels de la machine) pour avoir accès au capteur :

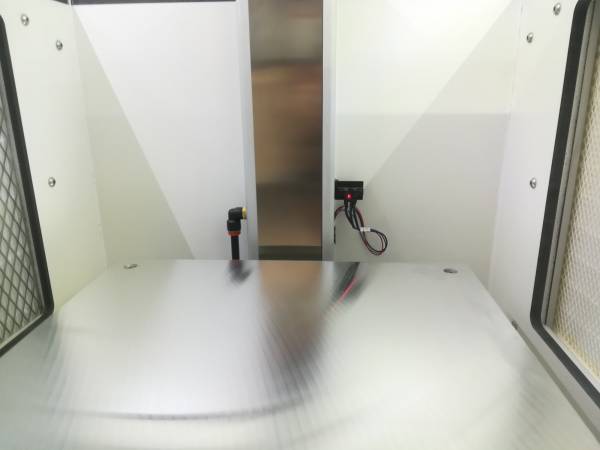

A l'aide d'une clé BTR, il est possible d'ajuster la hauteur de l'équerre soutenant le capteur de fin de course :

• Remonter le capteur si des petites aiguilles sont utilisées
• Descendre le capteur si des grandes aiguilles sont utilisées

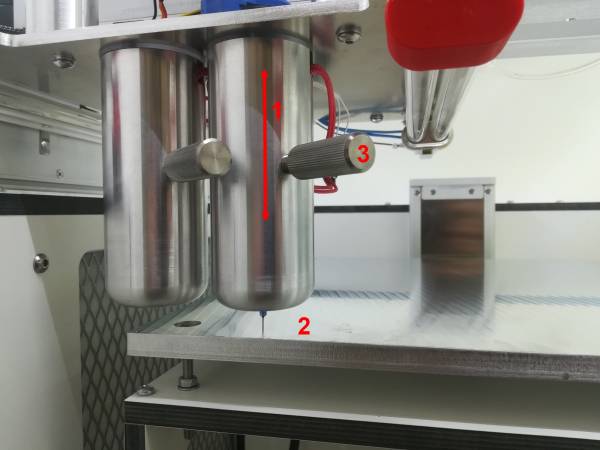

L'installation d'une seringue se fait en 3 étapes :

1. Faire glisser la seringue dans le fourreau à fond, sans rien serrer en (3) pour l'instant.
2. Faire un home Z (voir Accès à l'interface web et utilisation ou Utilisation du serveur d'impression via l'interface tactile (version 2019) de sorte que l'aiguille soit touchée par le plateau (ou la surface d'impression, boite de Pietri, etc) et que la seringue entière remonte sous l'effort du plateau
3. Serrer la vis d'arrêt pour bloquer la seringue en position.

La seringue est désormais réglée en hauteur et prête à être utilisée en impression.
