Aide Mise en place et utilisation des seringues
Eléments constitutifs des seringues
Préparation des seringues
Une seringue complète assemblée est constitué de :
- Embout Luer Lock
- Adaptateur Luer Lock
- Cylindre

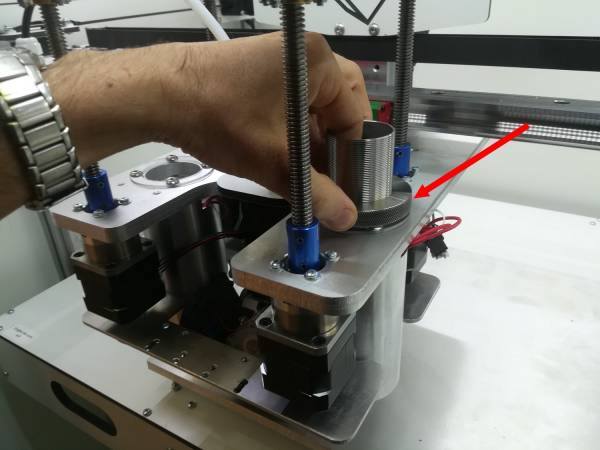

Autour du cylindre, il faut visser la bague de réglage qui servira à ajuster la hauteur des buses entre elles par rapport au plateau d'impression.
Ensuite, le groupe piston est constitué :
- Piston
- Tige piston
- Ecrou d'arrêt
L'écrou d'arrêt servira à solidariser la tige piston sur la plaque du poussoir.
L'étanchéité lors du vissage des différents éléments doit être fait avec du Teflon en bande. Si le vissage est un peu dur, ne pas forcer, et mettre un peu de suif pour lubrifier les filets.
Mise en place des seringues sur le chariot d'impression

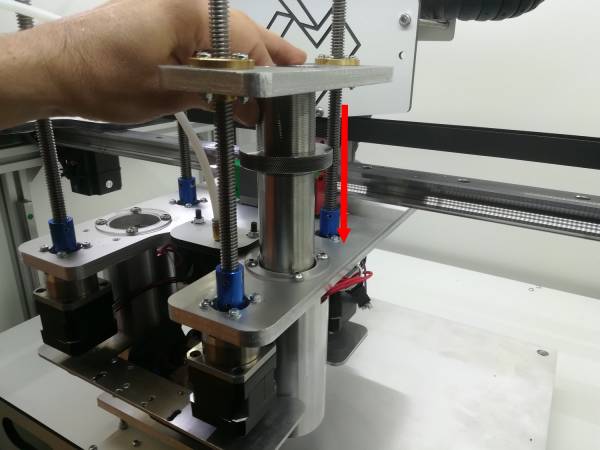

Installer la seringue dans le fourreau porte seringue en glissant depuis le haut :

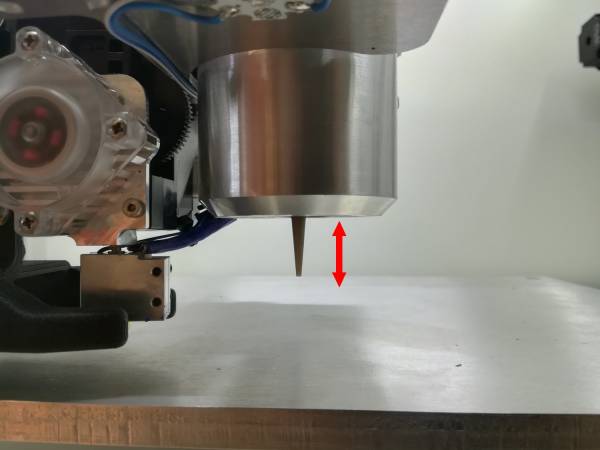

Ajuster si nécessaire la hauteur de la buse de sortie avec la bague de réglage pour faire dépasser plus ou moins la buse :

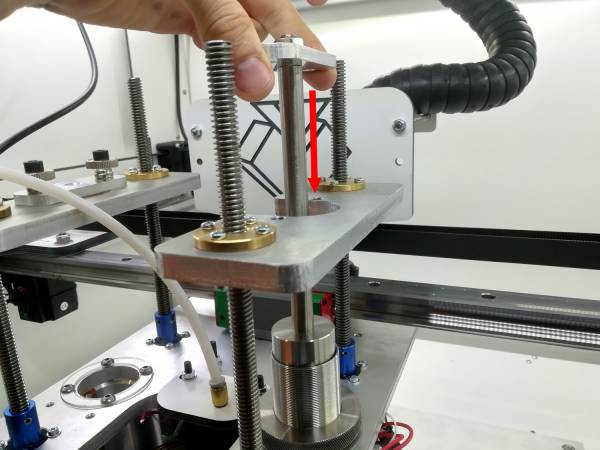

Installer le piston assemblé avec son joint, tige et le monter avec la plaque de serrage et l'écrou M8 :

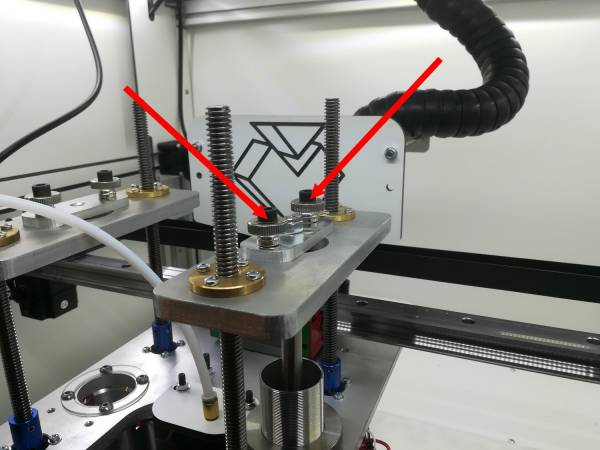

Visser la platine sur la plaque du poussoir avec les vis moletées :
