Montage de l'extrudeur à granulés MPE

Si l'imprimante est déjà équipée de la tête d'impression classique, il faut suivre ces étapes pour monter l'extrudeur MPE.

Tout d'abord, éteindre l'imprimante et débrancher le câble USB si celui ci est branché.

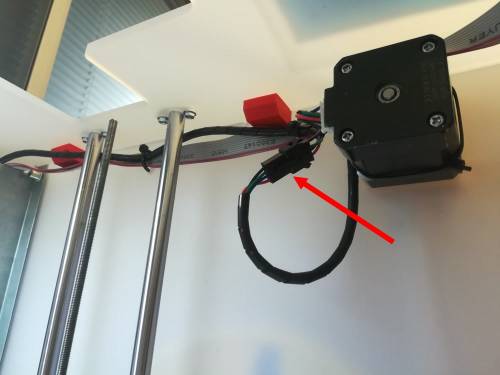

Débrancher ensuite la prise de l'extrudeur de filament :

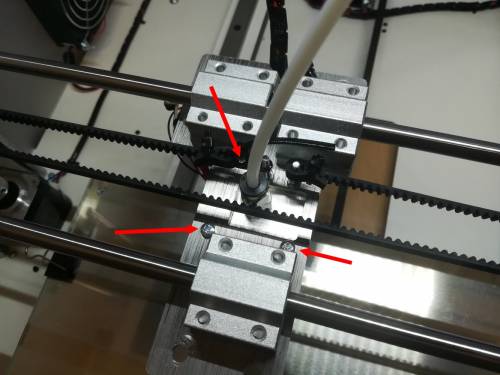

Dévisser les 3 vis M3 de la platine de la tête d'impression, déconnecter le tube PTFE ainsi que les prises de raccordement de la tête :

Positionner le module MPE sur le chariot comme ceci :

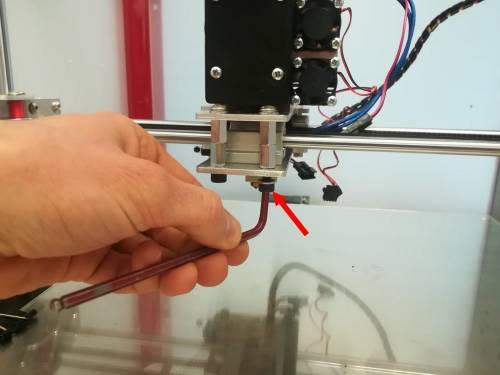

Et visser les 4 vis M5 par le dessous pour le solidariser au chariot d'impression :

Rebrancher les prises suivantes :

• Prise moteur
• Prise de mesure et de chauffe
• Prise des ventilateurs

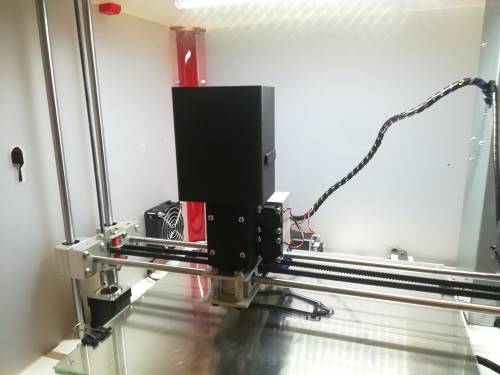

Le système MPE est désormais installé.

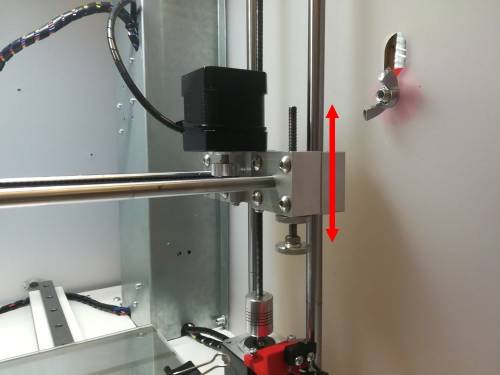

Cependant, il faut avant de lancer une impression refaire un réglage d'offset Z, car la hauteur de la buse entre le système MPE et la buse standard n'est pas la même :
