Aide Système Seringue Tobeca
Montage du système sur Tobeca 2

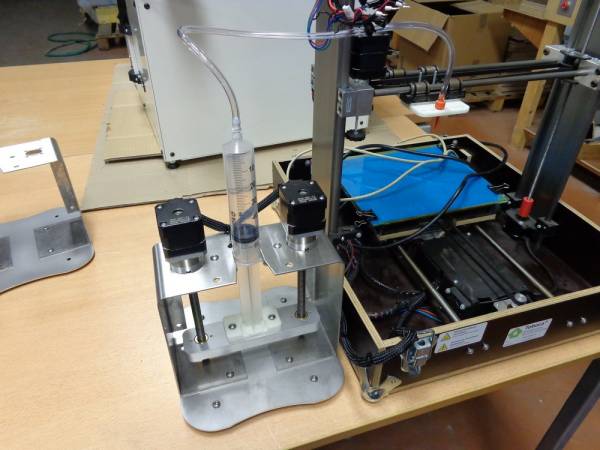

Le système peut être posé à côté de la Tobeca 2 de cette façon :

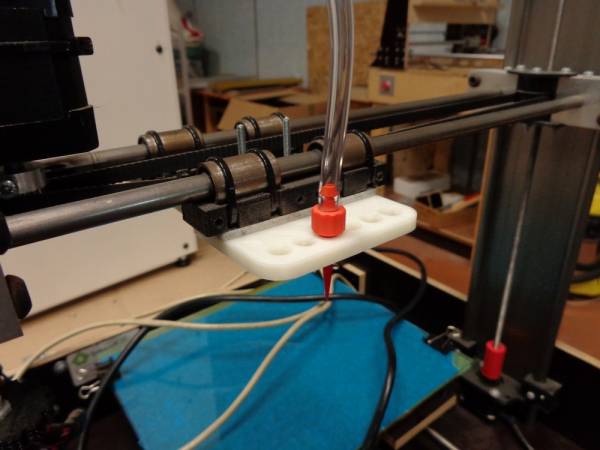

Ensuite, l'intégration sur le chariot peut être réalisé avec cette pièce imprimable :
Les buses sont simplement montées en forçant un peu.
Les fichiers imprimables pour cette pièce sont disponibles ici.
Le tube
Il est conseillé d'éviter d'avoir un tube d'une longueur supérieure à 500mm afin d'éviter les problèmes de perte de charge.
Les buses
| Couleur | Diamètre inch | Diamètre mm | Diamètre retenu en mm |
|---|---|---|---|
| Olive | 0.063 | 1.6002 | 1.6 |
| Grey (gris) | 0.049 | 1.19 | 1.19 |
| Green (vert) | 0.033 | 0.8382 | 0.84 |
| Pink (rose) | 0.023 | 0.5842 | 0.58 |
| Blue (bleu) | 0.016 | 0.4064 | 0.41 |
| Red (rouge) | 0.010 | 0.254 | 0.25 |
Changer les valeurs de pas / mm de l'imprimante
Il faut modifier les valeurs d'EEPROM directement depuis Repetier Host dans Configuration → Configuration EEPROM du firmware :
Afin de saisir les nouvelles valeurs de pas / mm pour l'axe E :
- Pas / mm E : 8288
- Avance maximum E : 0.5
Cliquer sur Sauver dans EEPROM pour enregistrer les nouvelles valeurs.
Les réglages dans Cura
Il faut importer les réglages de Cura propres à cette utilisation seringue.
Les réglages sont disponibles ici. Voir ici pour la méthode d'importation.

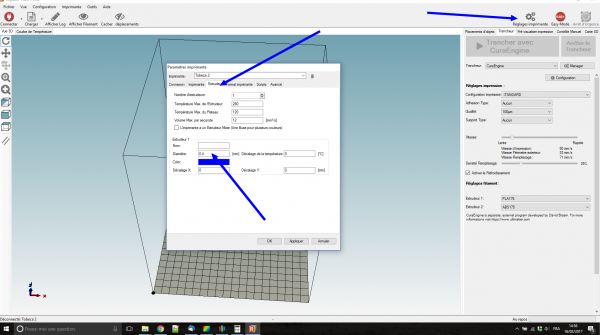

Pour changer le diamètre de la buse (nécessaire à chaque fois qu'on change de diamètre de buse) :

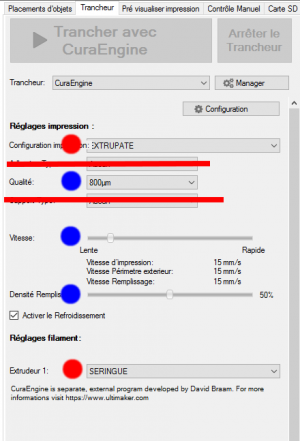

Les réglages de trancheur :
En bleu les réglages sur lesquels on peut agir, en rouge les réglages figés à ne pas toucher.
