Réglage de la planéité du plateau

La première chose à faire pour vérifier la planéité d'un plateau est d'abord de vérifier si les deux côtés sont à égale distance du fond de la machine.

Cette première étape est à réaliser machine éteinte.

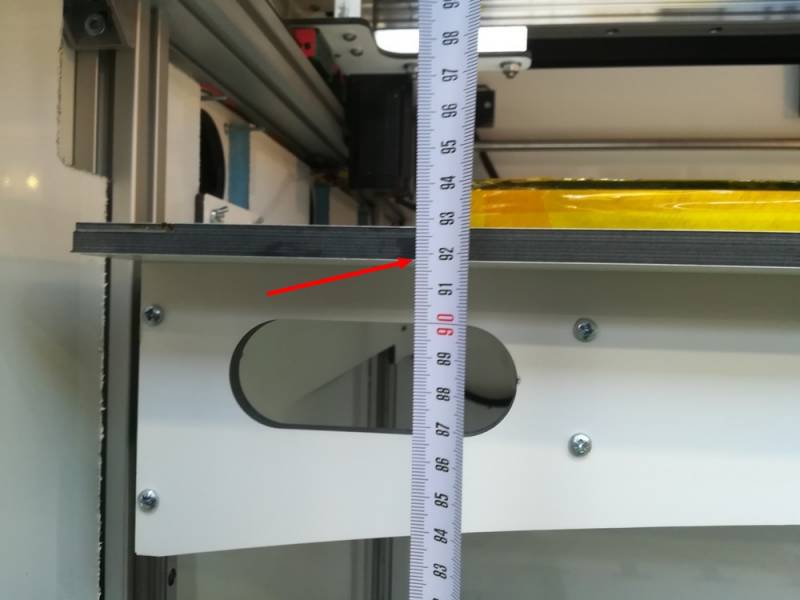

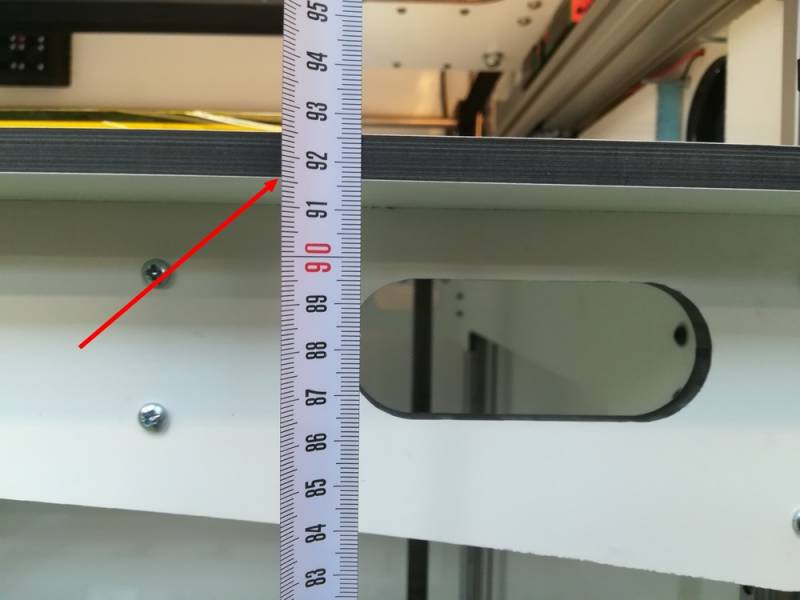

Commencer par le côté droit (celui qui a le capteur de fin de course Z0) et prendre la mesure entre le fond machine en acier (pas sur l'isolant, la mesure ne serait pas suffisamment précise) et le bas de la plaque horizontale du support plateau :

Noter cette valeur, c'est notre référence de réglage.

Ensuite, vérifier la distance sur le côté gauche du support plateau, en mesurant de la même façon :

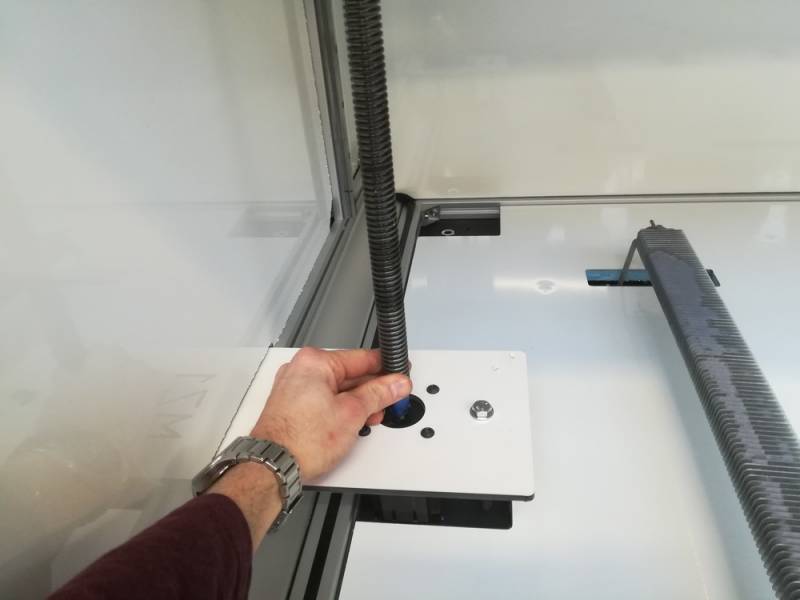

Si les deux valeurs sont identiques, c'est parfait. Sinon, tourner à la main dans un sens ou dans l'autre la vis Z du côté gauche pour arriver à la même valeur que le côté droit :

Cette étape est à réaliser machine allumée et la buse d'impression doit être propre (pas de bavure de filament sec, etc).

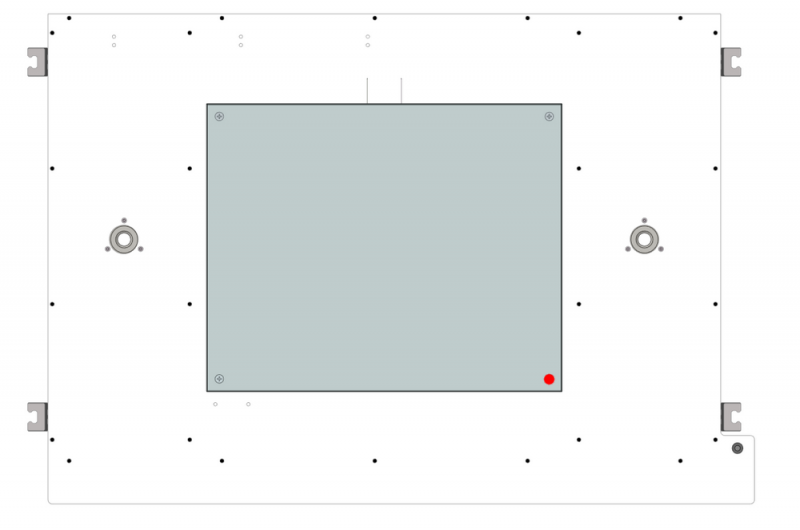

Positionner la tête d'impression au niveau de la vis qui soutient le plateau à l'avant droit :

Faire un home Z depuis l'interface tactile de l'écran :

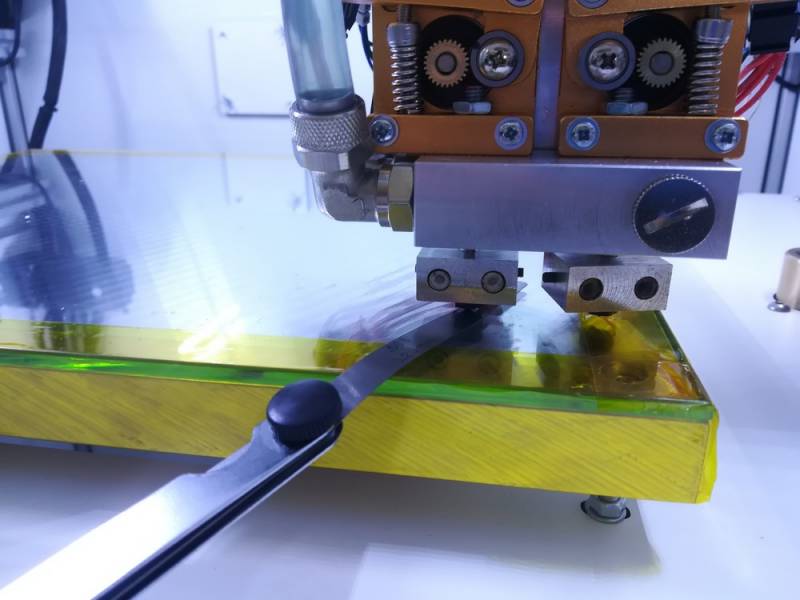

Essayer de passer une cale de réglage de 0.20mm entre la buse et le plateau.

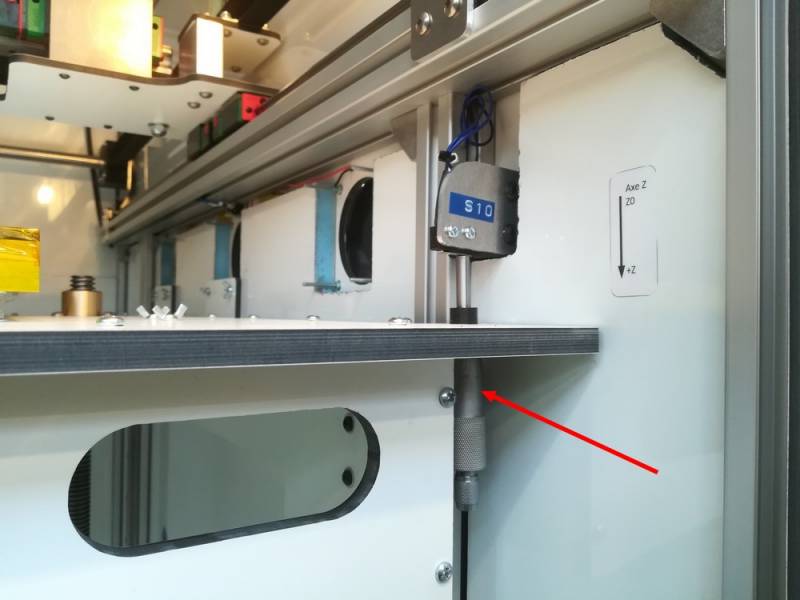

• Si elle passe très librement, alors il faut ajuster le réglage de la butée Z0 en la tournant un peu dans le sens inverse des aiguilles d'une montre (vu de dessus).
• Si elle ne passe pas (buse qui touche le plateau), alors il faut ajuster le réglage de la butée Z0 en la tournant un peu dans le sens des aiguilles d'une montre (vu de dessus).

A chaque fois que le réglage de la butée a été changé, il faut refaire un home Z depuis l'interface tactile de l'écran.

Une fois que la cale de réglage passe en frottant légèrement, c'est que ce coin est réglé.

Faire ensuite un Z +10mm depuis l'interface tactile :

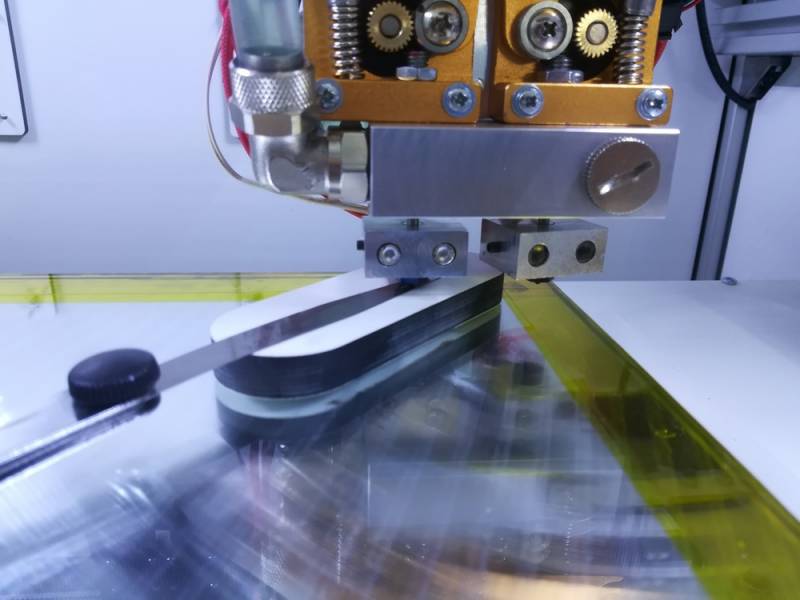

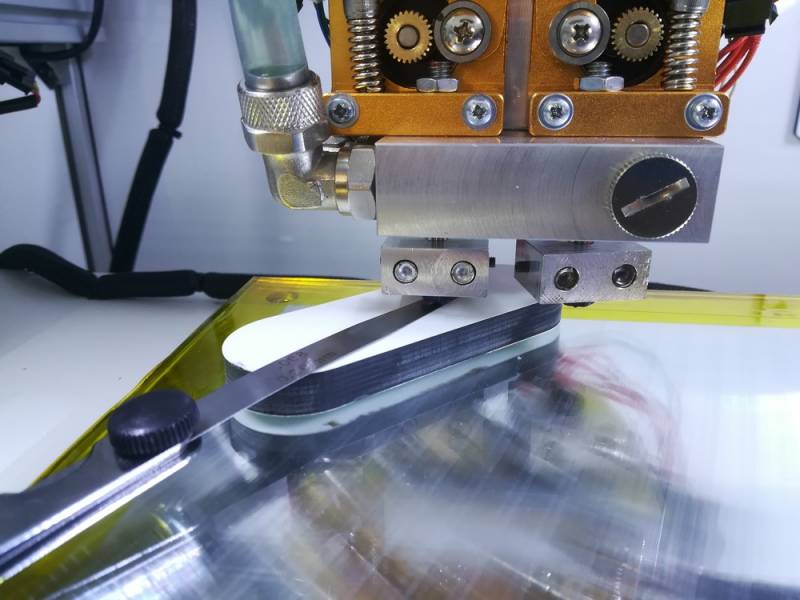

Et vérifier en passant une cale de 10mm fournie avec la machine que la cale de réglage frotte toujours comme il faut.

Il est possible de passer ensuite à l'étape 3.

Positionner la tête d'impression au niveau de la vis qui soutient le plateau à l'avant gauche :

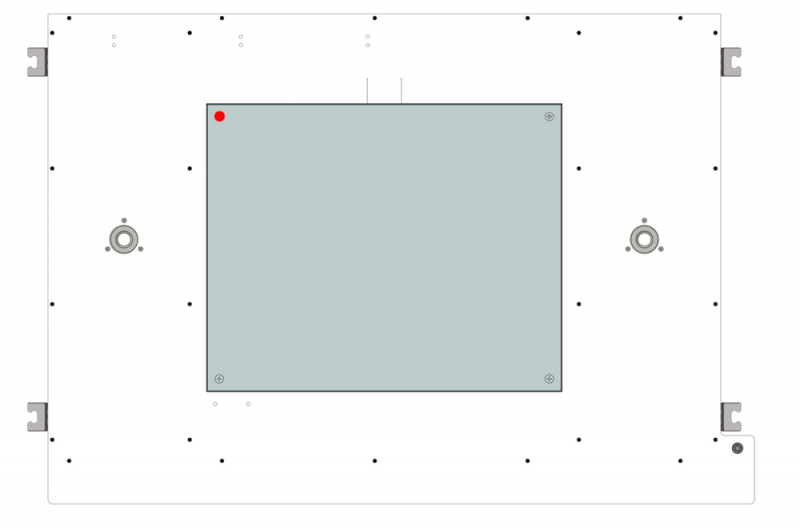

Positionner la tête d'impression au niveau de la vis qui soutient le plateau à l'arrière gauche :

Positionner la tête d'impression au niveau de la vis qui soutient le plateau à l'arrière droit :
