Montage du boitier de la caméra

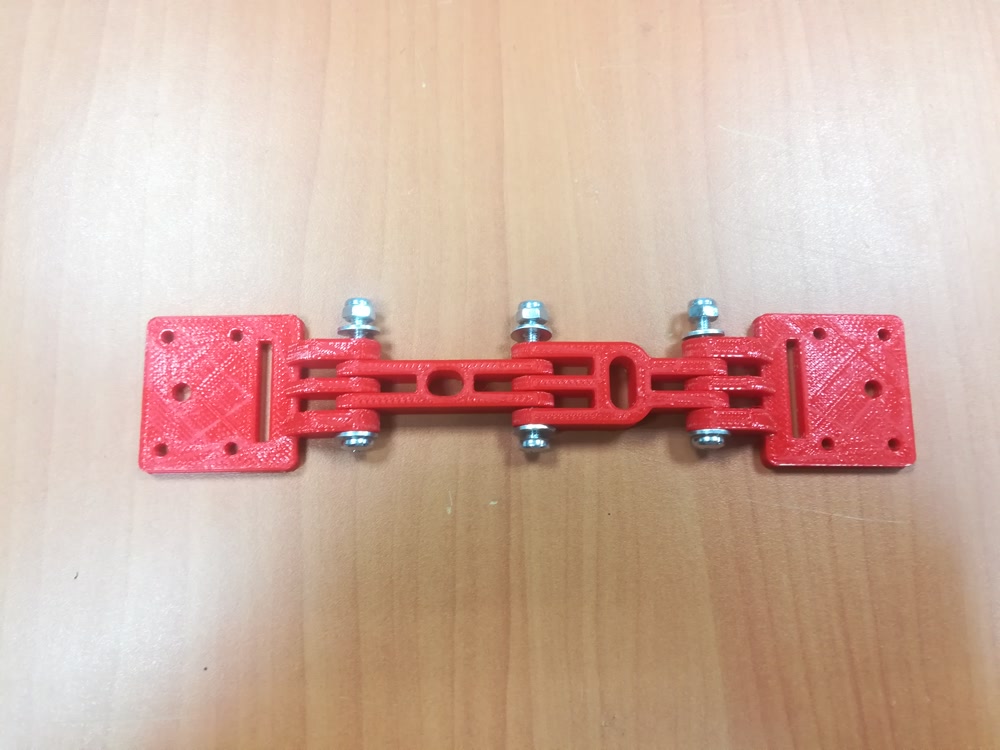

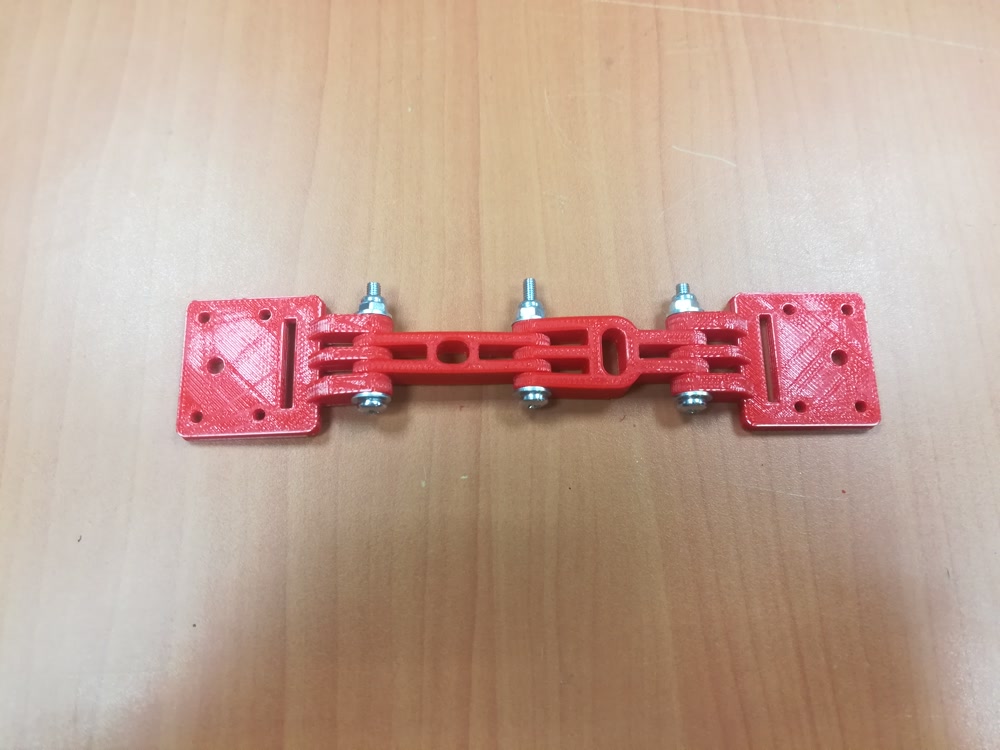

Monter les articulations plastiques comme sur l'image, et mettre en place les vis M3x25mm avec une rondelle de chaque côté et un écrou Nylstop au bout :

Ajuster le serrage des écrous afin de pouvoir modifier les angles facilement :

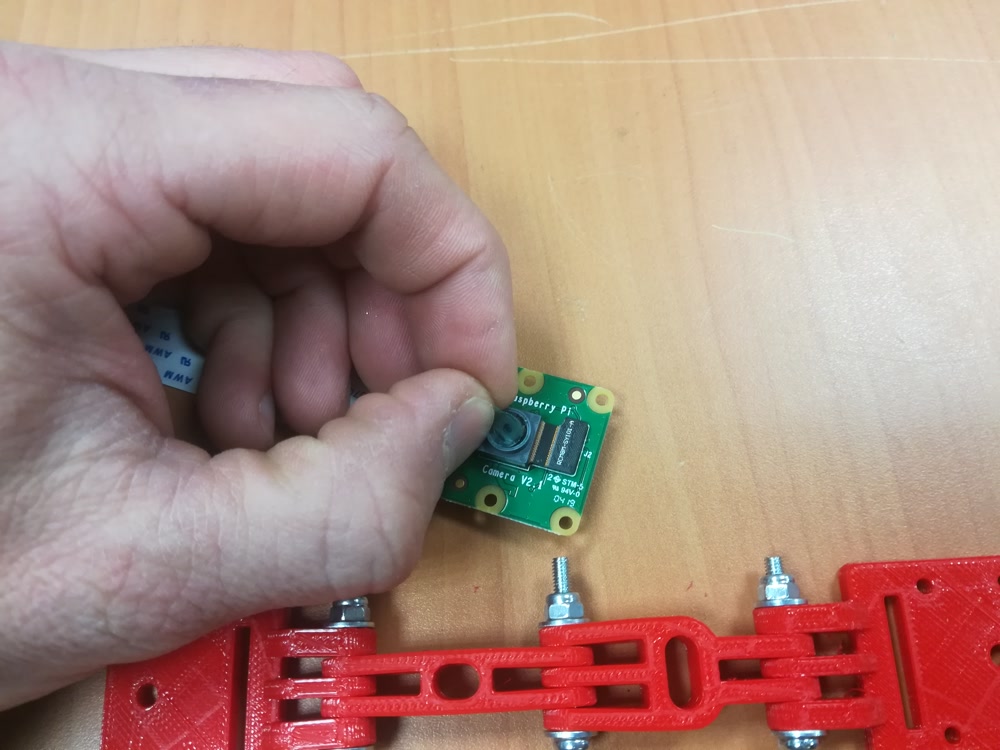

Déballer la caméra et retirer le film de protection sur la lentille :

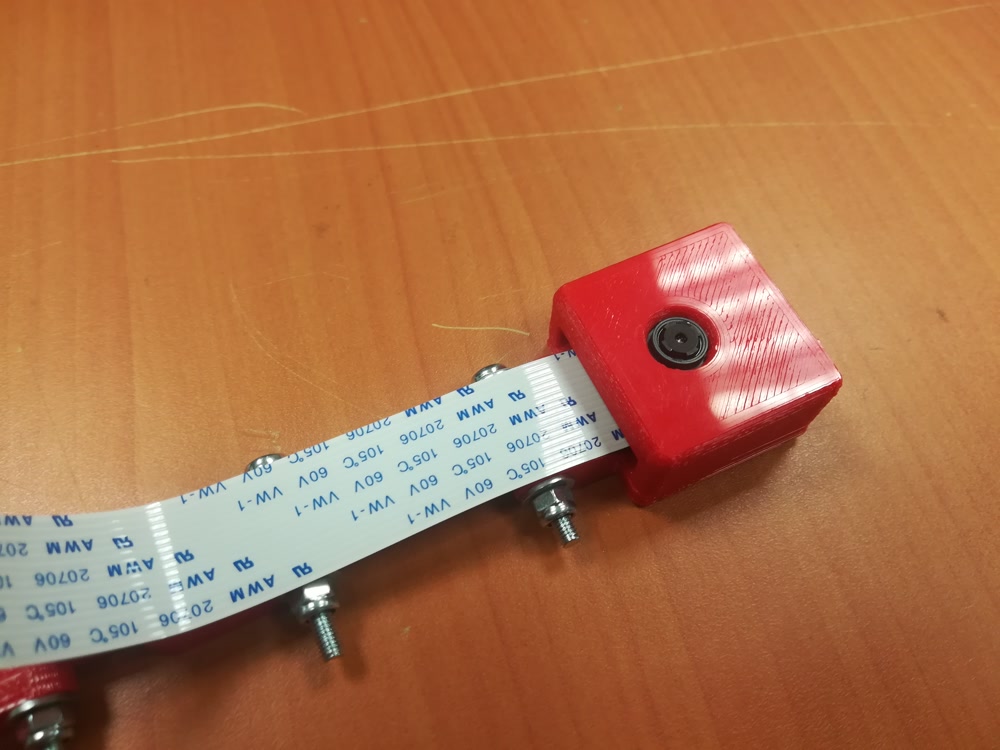

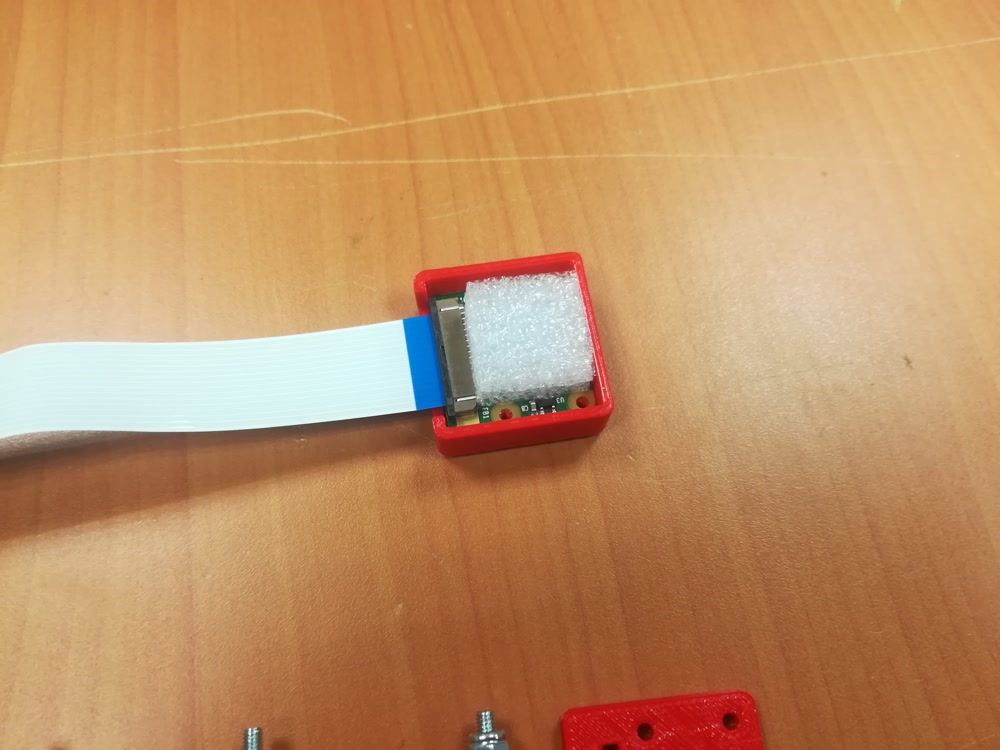

Mettre en place la caméra dans le boitier et ajouter à l'arrière le petit morceau de mousse fourni :

Visser le boitier sur le reste de la structure avec les vis M2x12mm. Attention à bien plaquer le boitier lors du serrage, sinon un risque de foirer la pièce plastique est possible :

Percer un deuxième trou de 3 mm sur le couvercle du boitier Raspberry du côté des feuilles de la framboise comme sur l’image suivante (à 32 mm de l’extrémité du boîtier et à 16 mm du bord du boîtier).

Monter le support de caméra sur le couvercle, dans le trou qui a été percé, avec la vis M3x12mm, 2 rondelles et 1 écrou Nylstop. Comme pour les articulations du support, ajuster le serrage afin de pouvoir pivoter si nécessaire :

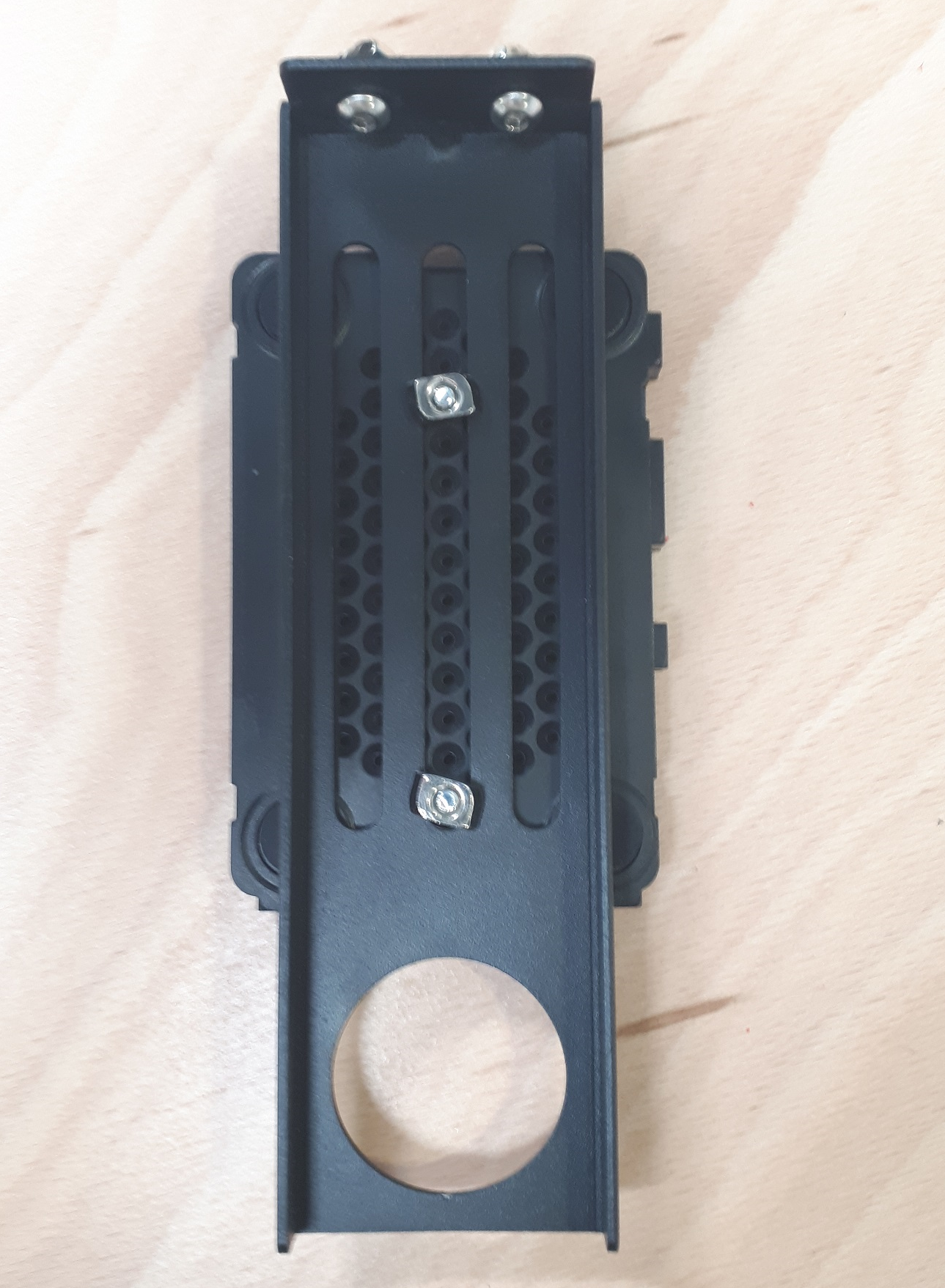

Fixer le fond du boitier sur le support du dévidoir à fil à l’aide de 2 vis et écrous marteau fournies :

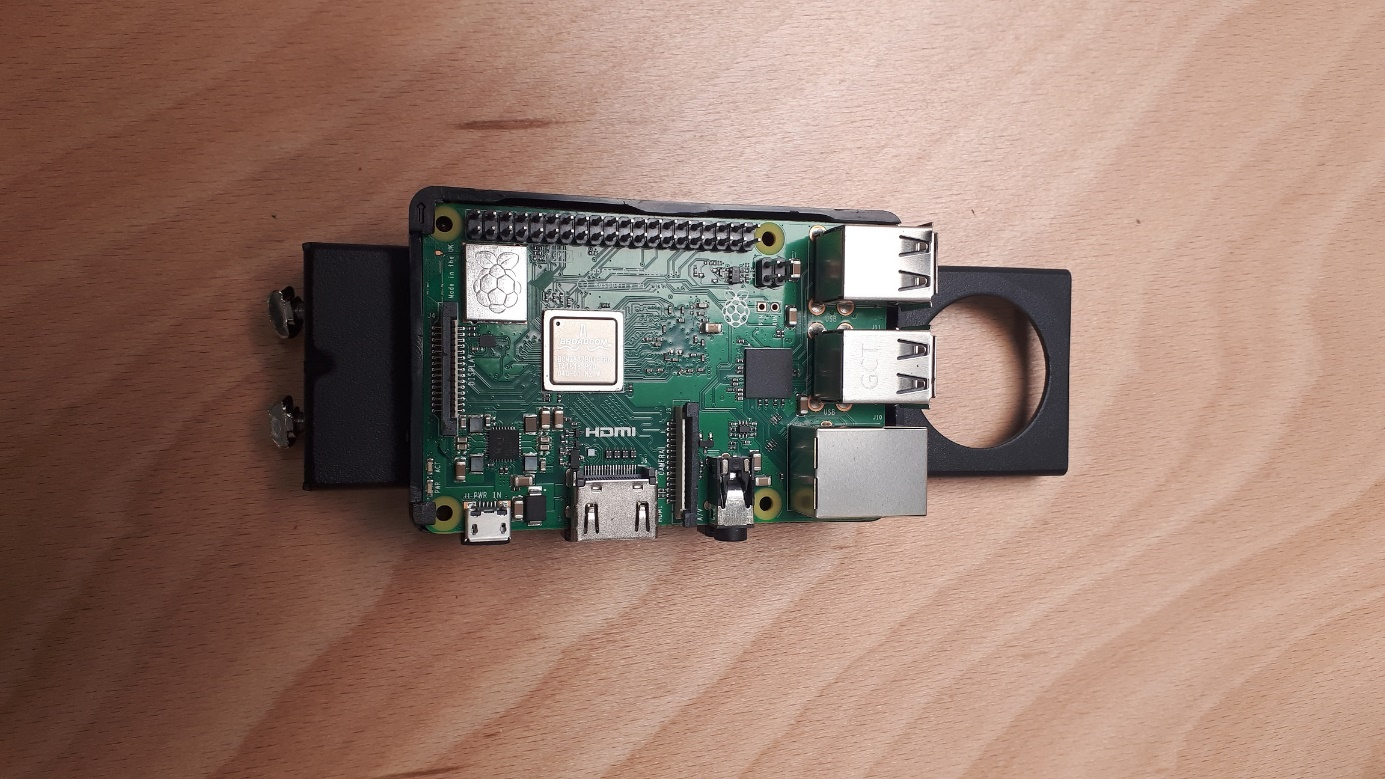

Monter la carte Raspberry sur le fond en l’engageant de biais :

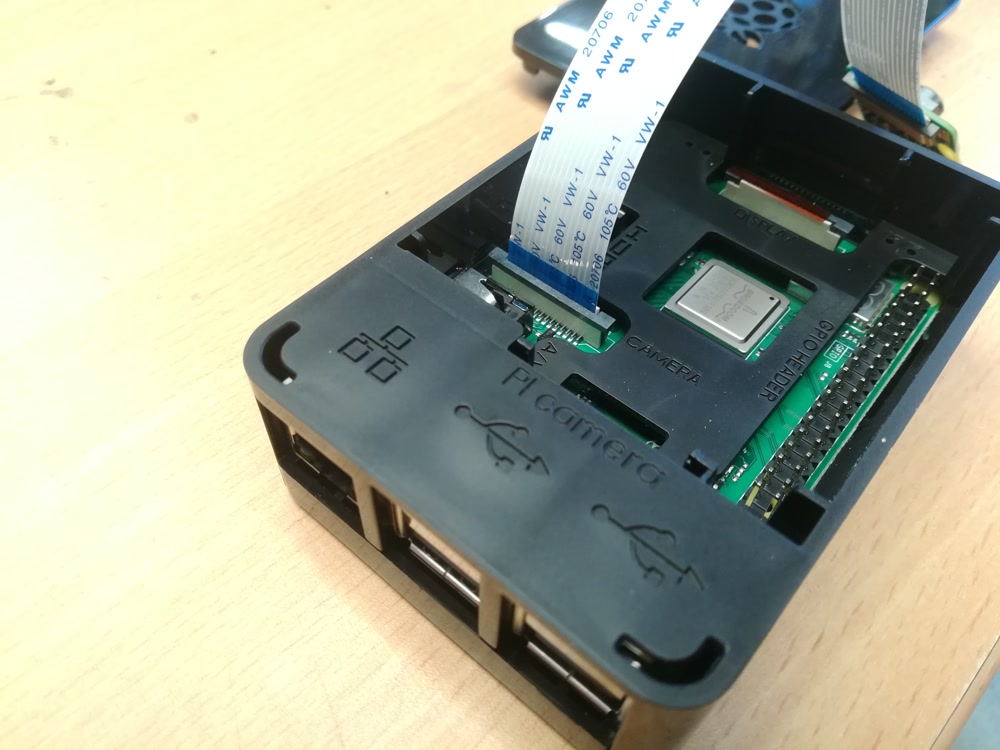

Monter le cadre du boîtier Raspberry et connecter la nappe sur le Raspberry en soulevant le serre nappe sur la carte Raspberry :

Attention à mettre la nappe dans le bon sens (voir par rapport au côté bleu de la nappe).

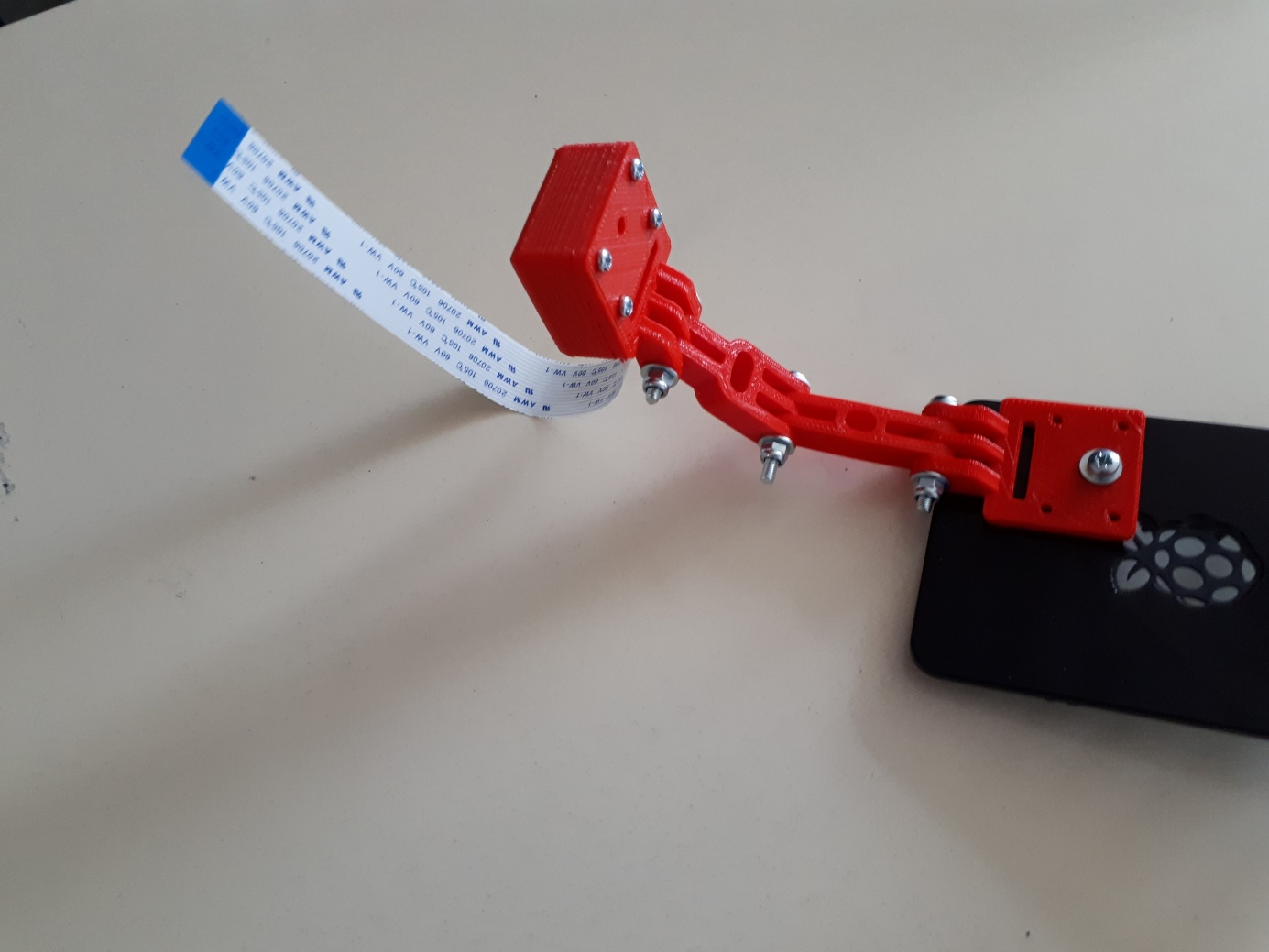

Rabattre le serre nappe vers le bas pour fixer la nappe. La caméra est montée !

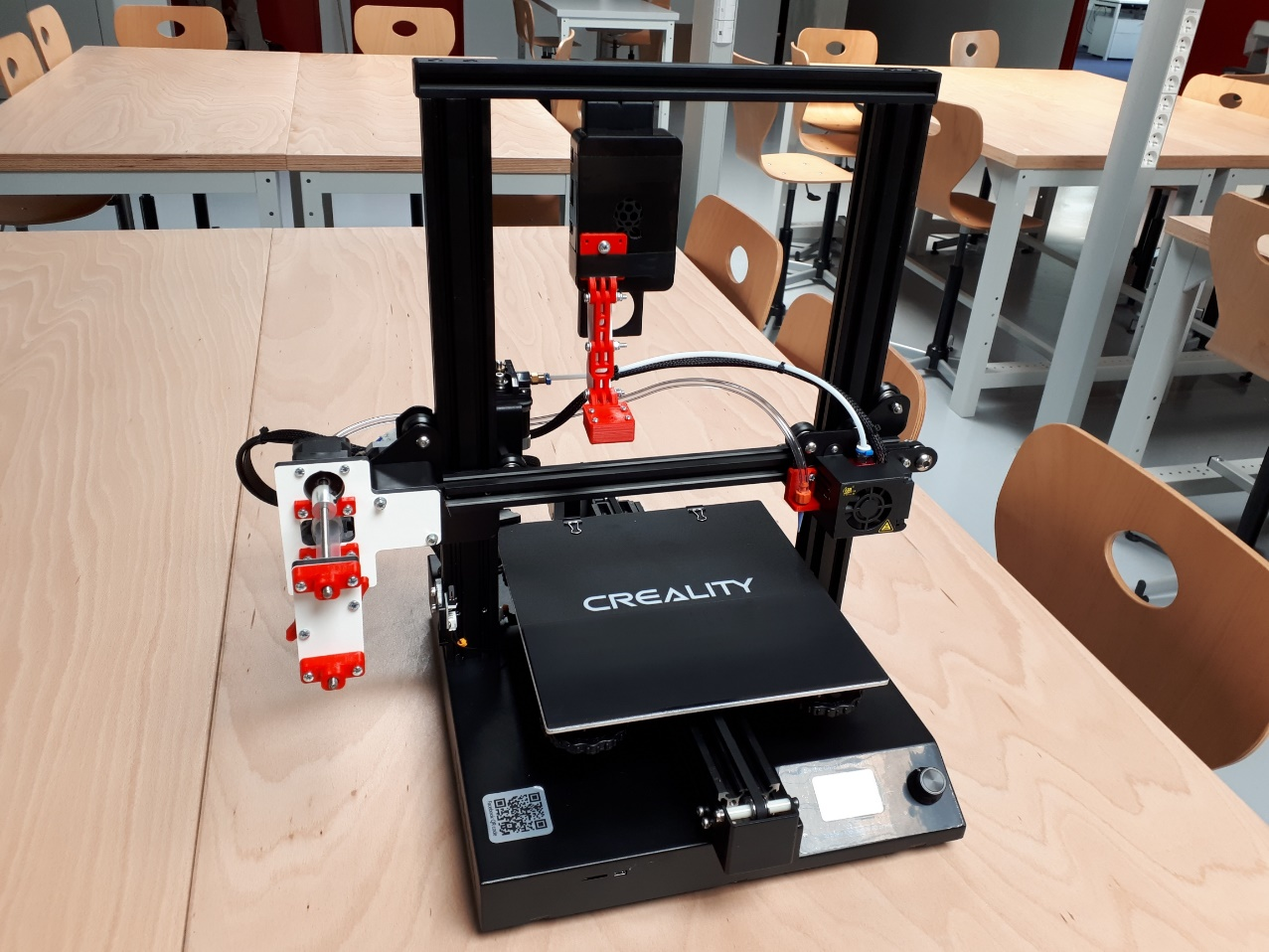

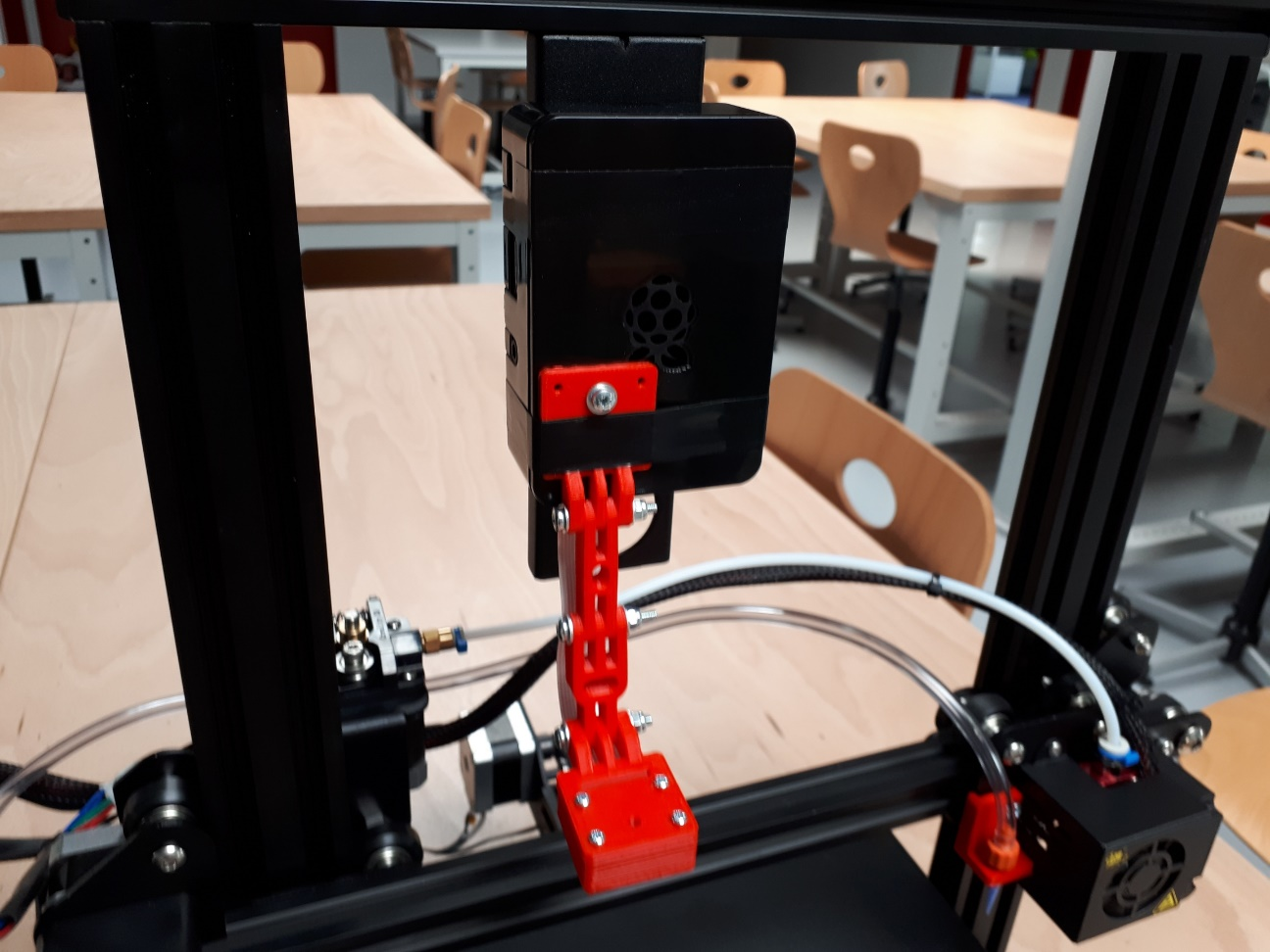

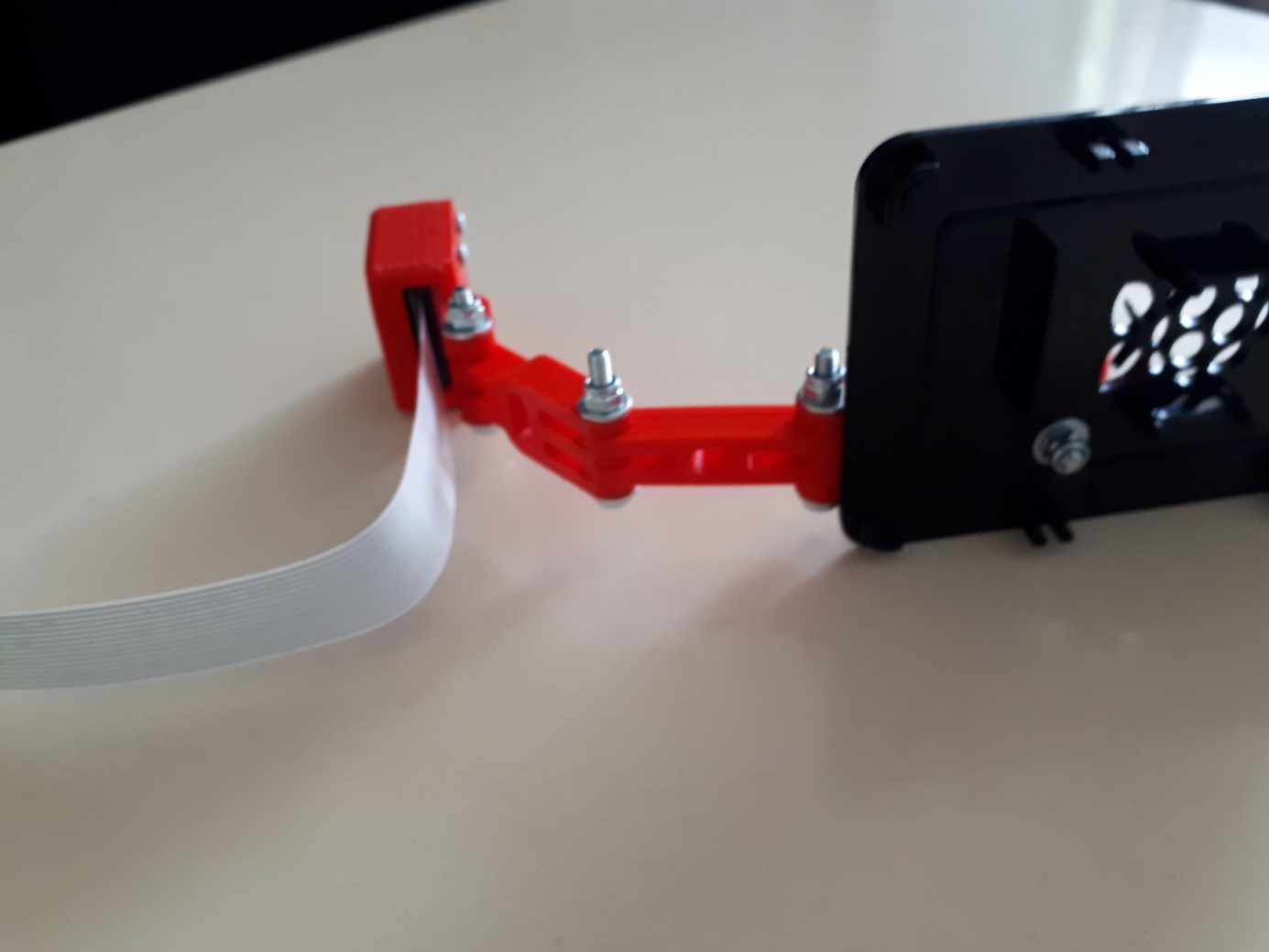

Monter l’ensemble bras + couvercle . Attention à ne pas pincer la nappe en plaçant le couvercle. Entourer l’ensemble boitier + Support avec du ruban adhésif noir d’électricien au niveau du support camera. Monter l’ensemble sur l’encolleuse à l’aide des vis et écrous marteaux fournis avec le dévidoir à fil :

La caméra est montée !
