Nouveau modèle 2023 : Ender 3 V2 NEO (particularités par rapport à la CR-20 originale)

Début 2021, la Creality CR-20 n'est plus disponible à l'achat chez notre fournisseur habituel et sa remplaçante de 2021, la Ender 3 V2 n'est plus disponible non plus. Un modèle compatible la remplace, il s'agit de la Ender 3 V2 NEO dont le fonctionnement est très analogue.

Il y a quelques petites différences qu'il faut prendre en compte pour utiliser l'imprimante pour le projet CESI.

Le montage du kit est un peu différent de la version CR-20. Une notice papier est fournie avec la machine. Il n'est donc pas nécessaire de consulter la vidéo réalisée par Tobeca.

Le logiciel interne de la machine doit être mis à jour avant de pouvoir l'utiliser en mode colle. Il est donc recommandé de le faire dès la réception et le montage du matériel.

Pour cela, télécharger le firmware sous forme d'un fichier .bin disponible ici et le copier sur la carte µSD (que vous aurez au préalable formatée pour en vider tout le contenu), fournie avec l'imprimante dans le sachet d'accessoires.

Machine éteinte, insérer la carte µSD dans le logement prévu à cet effet sur la face avant de la machine :

Allumer ensuite l'imprimante et la laisser faire sa mise à jour. L'écran mettra plus de temps pour s'allumer et n'affichera ensuite que les températures. Il ne sera plus fonctionnel avec ce firmware pour le mode colle. L'imprimante sera à jour et pourra fonctionner en mode colle uniquement.

Note : si la mise à jour du firmware ne se fait pas, ou dure anormalement longtemps, arrêter l'imprimante, sortir la carte SD et renommer le fichier en firmware2.bin et relancer la procédure.

Si vous souhaitez ultérieurement utiliser de nouveau l'imprimante en mode filaire, il faudra remettre à jour le firmware sur la version disponible chez Creality : https://www.creality.com/pages/download-ender-3-v2-neo

En date du 07/12/2023, la version à télécharger est la suivante : Ender-3 V2 Neo-Marlin2.0.8.3-HW-V4.2.2-SW-V1.1.8C-CR-Touch-20230324(9Langues) Jun 1, 2023

Bien lire les instructions pour le flashage en récupérant le bon fichier de firmware. Il est possible que le nom du fichier .bin fourni par Creality soit trop long et alambiqué. Si la mise à jour ne fonctionne pas, renommer le fichier en firmware_crea.bin par exemple.

Le montage de l'extrudeur diffère de la version CR-20 et donc il faut suivre la procédure ci dessous.

Dévisser les deux vis en diagonale sur le moteur du X avec le tournevis fourni :

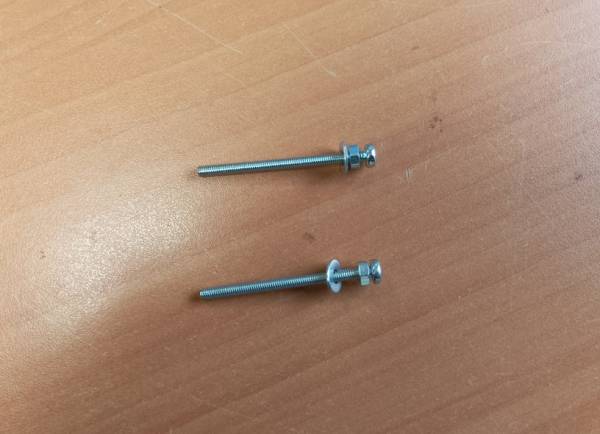

Préparer les deux vis M3x40mm avec écrou et rondelle comme ci dessous :

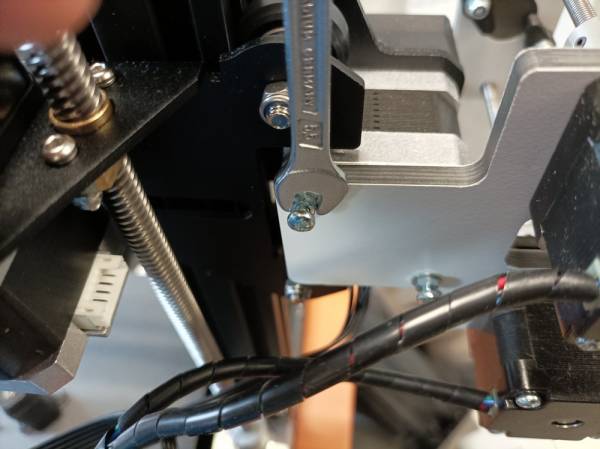

Monter ensuite l'extrudeur. Visser les vis d'abord et ensuite serrer les écrous avec la clé fournie pour pincer la plaque sur le moteur :

Se référer à la vidéo de la CR-20 pour le branchement de l'extrudeur à colle à la place de l'extrudeur filaire :

VIDEO - Montage et branchement de l'extrudeur à colle

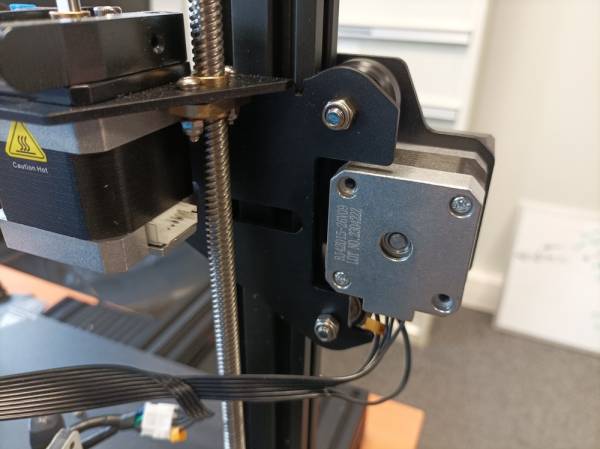

Et voilà, l'extrudeur est monté sur l'imprimante :

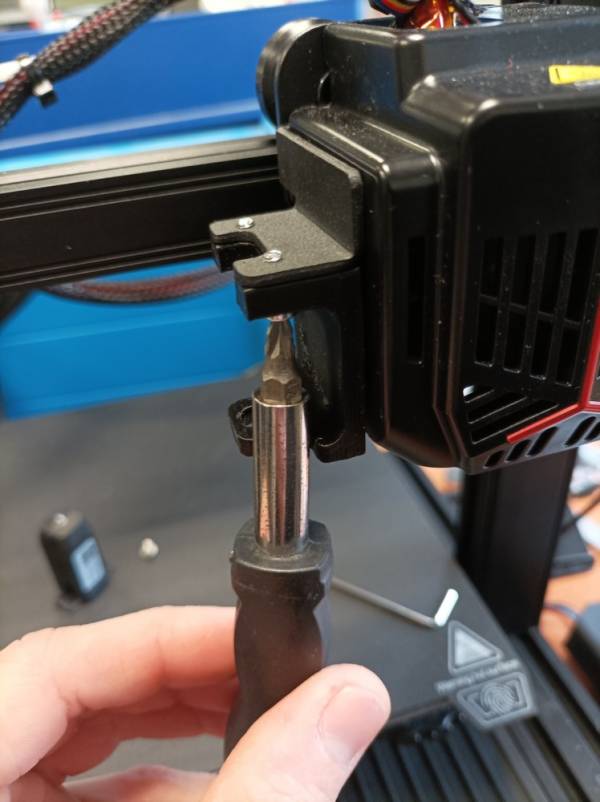

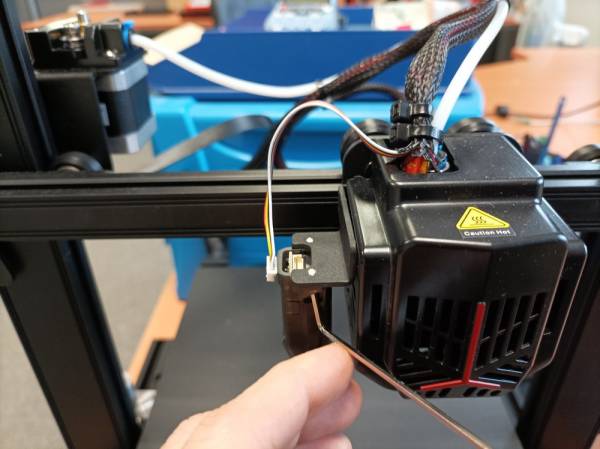

La pièce porte aiguille est un peu différente et nécessite de démonter le capteur de plateau avant de le monter (ne pas oublier de le débrancher avant) :

Faire un “petit noeud” avec les câbles du capteur pour qu'ils ne gênent pas par la suite :

Installer ensuite le support d'aiguille en lieu et place du capteur avec les vis M3x8mm fournies :

Une fois fait, référez vous aux guides de base pour la CR-20 pour l'utilisation du système de dépose de colle.
