Interfaces branchées sur les prises DATA et ACC
Après avoir fait mes premières interfaces sur les prises latérales du micro et de la sortie speaker du FT818, j'ai eu envie de réduire la taille de l'ensemble et de faire quelque chose de plus intégré, sur des connectiques faites normalement pour.
Je suis cependant très satisfait de la première interface que j'ai pu faire, qui fonctionne vraiment bien.

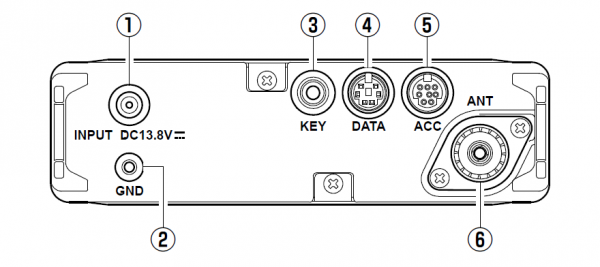

A l'arrière du FT818, il y a donc deux prises : DATA et ALC :

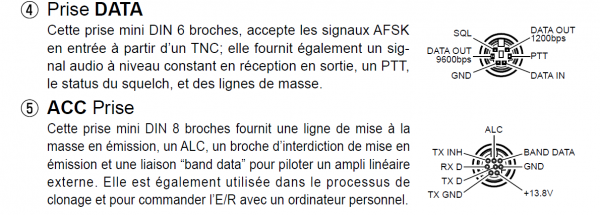

Avec le détail des pinouts :
Pour faire une interface de communication digitale avec le PC, nous avons normalement seulement besoin de la prise DATA. Cependant, j'utilise déjà la prise ACC pour piloter la radio (fréquence TX et RX, PTT, etc) avec un câble CAT CT62 USB pour les radio Yaesu.
L'objectif étant de faire un ensemble de câbles beaucoup plus courts (le câble CT62 de base fait 180cm de longueur) pour raccorder directement à mon Raspberry Pi.
20cm de longueur devrait être largement suffisant.
Aussi, modifier le câble CT62 me permettra de rajouter une prise à 2 voies pour brancher l'activation PTT de mon futur amplificateur HF de 70W.
Identification des câbles sur le CT62

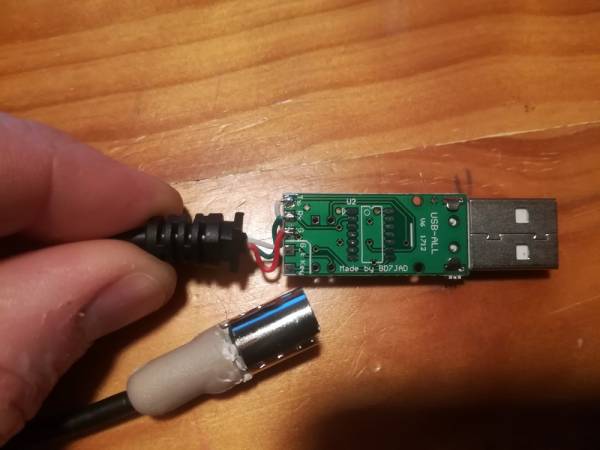

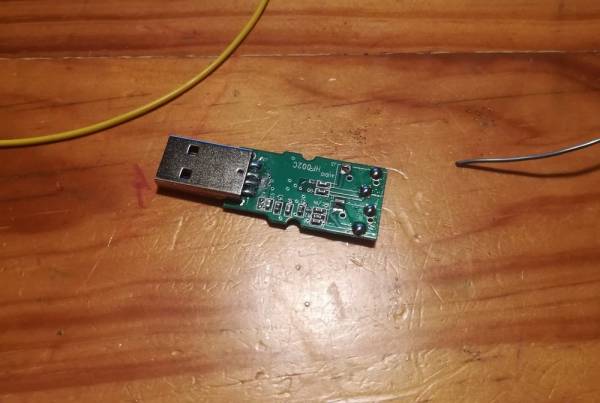

Après démontage du boitier USB, on arrive sur ce câblage, avec seulement 3 fils :
Le blanc va sur une borne marquée Tx, le vert sur Rx et le rouge sur G (Ground je présume).
En testant les continuités avec un multimètre sur la prise mini DIN 8 broches, c'est inversé. C'est à dire que le G va bien sur le Ground, par contre Rx va sur TX D et Tx va sur RX D.
A bien garder en tête pour éviter des erreurs.
V1 : la simplicité
Conception
La première version de cette interface sera la plus simple possible, c'est à dire aucun condensateur, ou transformateur d'isolation, etc.
L'avantage c'est que je ne démonte pas la première interface que j'avais faite et donc je pourrai facilement comparer les deux.

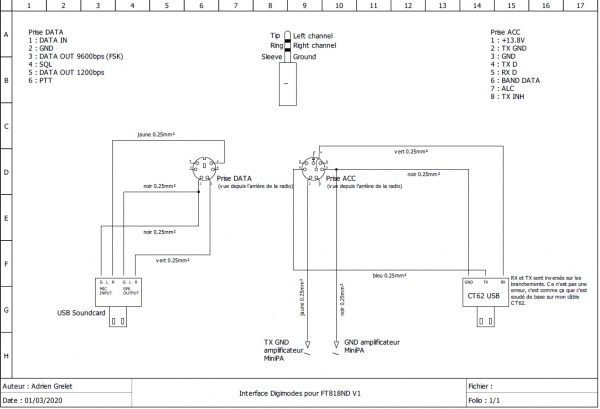

Le fichier PDF : interface_ft818_v1.pdf
Les prises mini DIN ont été achetées chez Conrad, références 732036 et 731790 pour quelques euros.
Réalisation
Pour la carte son USB, les prises jack ont été démontées, afin de souder directement des câbles dessus :
Les câbles IN et OUT pour la carte son sont soudés sur la couronne centrale du jack, c'est à dire la voie de droite. Il est très facile sur les logiciels de radio en digimode de choisir la voie sur l'entrée et la sortie son.
Après démontage des prises jack, j'ai pu remarquer que pour l'entrée MIC sur la carte son, les voies droites et gauches sont reliées ensemble (et oui pas de micro stéréo).
Les fils à souder directement sur les pins du connecteur ne sont pas simples à mettre en place, il y a peu d'espace. Mais avec un peu de patience ce n'est pas trop compliqué non plus.

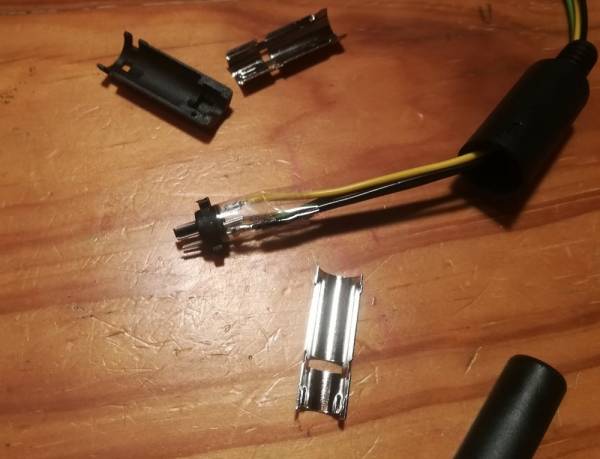

Il faut faire attention à protéger les soudures avec un petit adhésif autour de la prise par exemple. En effet, au début je n'arrivais pas à faire fonctionner ni le CAT ni l'interface audio DATA car j'avais un fil qui touchait le boitier métal de la prise et qui faisait un retour à la masse :

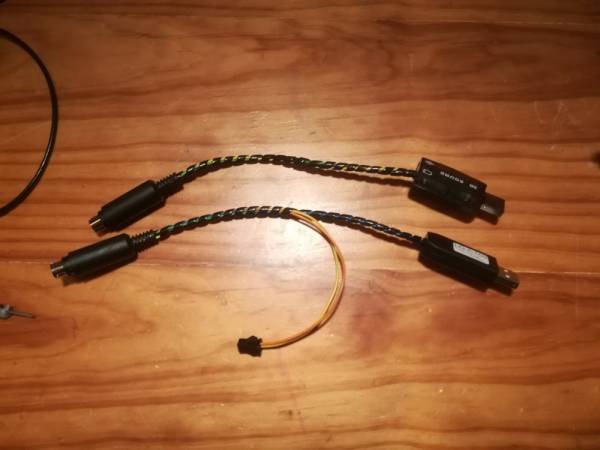

Les deux prises une fois terminées :
Essais
Ce qui change par rapport à la première interface sur les prises latérales, c'est qu'on ne règle pas les niveaux de la même façon.
Je suis cependant resté en réglages de base sur le FT-818, à savoir dans les menus :
- #03 9600 MIC : 50
- #25 DIG MIC : 50

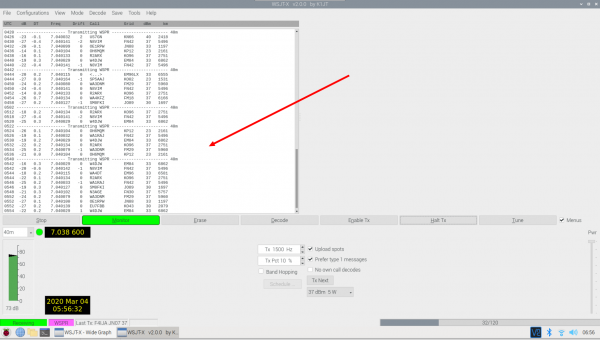

Au début, je remarquais que mon niveau d'entrée sur mon Raspberry et le logiciel WSJT-X était vraiment trop élevé :

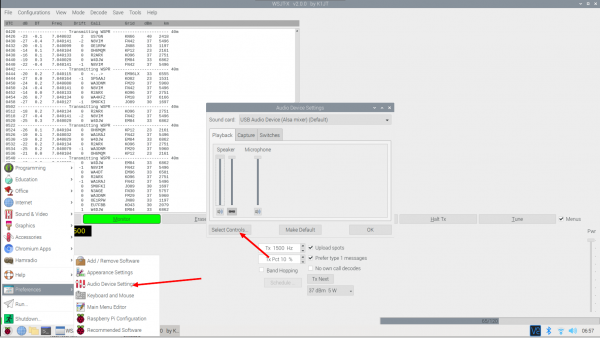

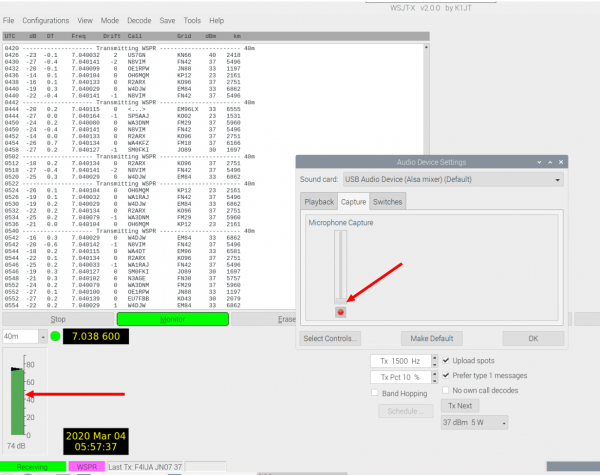

Après pas mal de recherches, j'ai pu réduire cela en passant ma valeur de Microphone Capture à 0 sur Raspbian :
On arrive à un niveau de capture acceptable en dessous de 80 dB.
Si vous n'avez pas le Microphone Capture sur votre contrôleur de son, cliquez sur Select Controls dans les paramètres son afin de cocher les contrôles voulus.
J'ai ensuite pu lancer des essais en WSPR et les résultats sont à priori au moins équivalent à ce que j'avais avant avec l'autre interface.

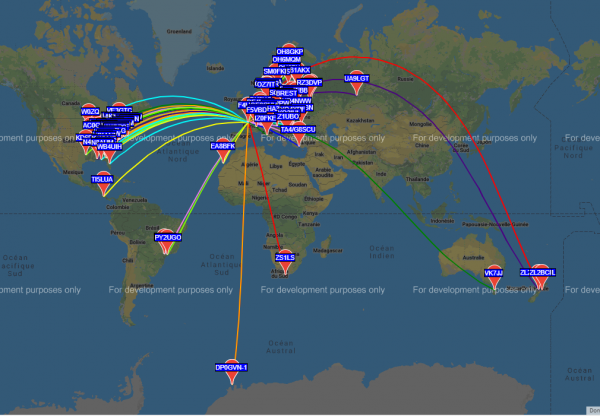

En émission :
En réception :
J'ai aussi testé un peu de FT8 avec un premier QSO réussi sur plus de 2300 km sur le 40m de bon matin.

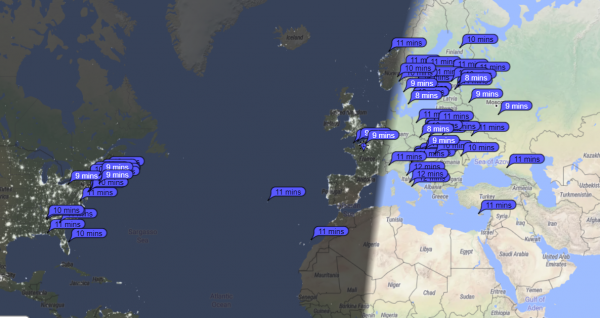

En émission en quelques minutes :
Et tout cela avec seulement 6W HF.
Cette interface ultra simple semble vraiment bien fonctionner, sans aucun potentiomètre ou transformateur d'isolement !

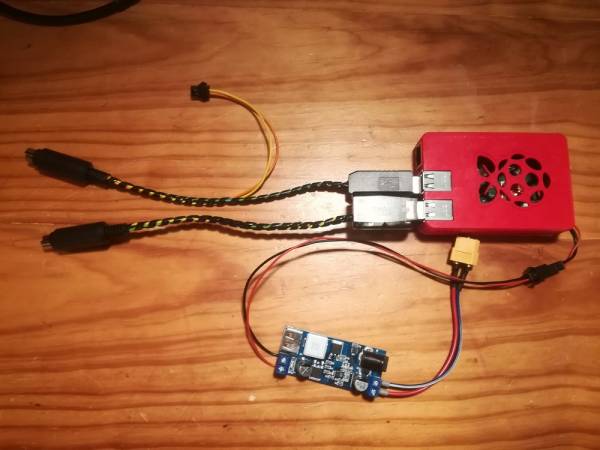

Petite vue globale du Raspberry Pi 3 avec les deux prises connectées + son alimentation 5V via régulateur de tension (type LM7805) :
