Filtre CW copie Hi Per Mite

Depuis quelques semaines, je travaille activement à l'apprentissage de la CW et j'aimerai bien utiliser mon FT-818 pour cela (entre autres car j'ai aussi récemment fait l'acquisition d'un QCX+ 40m).

Mais de base, il n'y a pas de filtre CW et donc on entend tout sur 2.4kHz, ce qui n'est pas très pratique pour apprendre et trouver facilement le zero beat.

J'ai regardé les filtres CW, notamment les Collins ou Inrad à mettre dans la radio, mais le prix est assez violent (entre 140 et 160€ pour un petit morceau de filtre).

En farfouillant un peu, j'ai trouvé le filtre Hi Per Mite : http://www.4sqrp.com/HiPerMite.php

C'est en fait un filtre externe qui s'insère entre la sortie casque de la radio et le casque ou les écouteurs.

Manque de chance, il n'est plus en stock sur le site du fabricant, et de plus, ils ne font plus d'envois en DX pour le moment.

Mais comme la part list est disponible, ainsi que le schéma électronique, je me suis lancé dans une réalisation maison.

J'ai tout fait avec la version gratuite de Eagle, qui est assez intuitive à prendre en main.

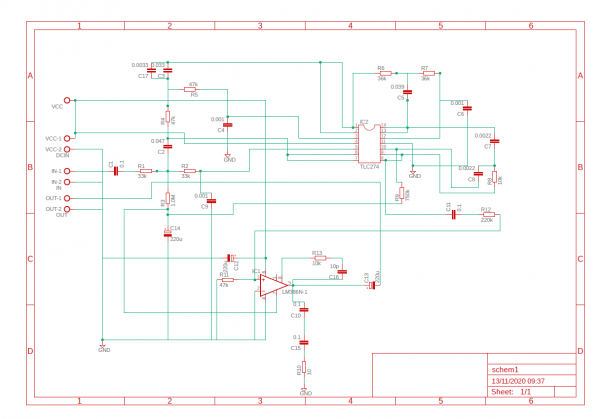

Le schéma est presque identique que la version des Four State QRP Group, mais j'ai du rajouter un condensateur en parallèle de C3 pour obtenir la bonne valeur, n'ayant pu trouver sur Internet une valeur de 36nF.

Autrement, tout est identique :

Voir le PDF ici : schematic_f4ija.pdf

J'ai réussi en double couches à faire une carte assez compacte, de 62x50mm, je crois assez proche de la carte proposée originale.

Pour la réalisation, j'ai confié cela à JLCPCB, franchement pas cher, mon frère a déjà fait faire des cartes chez eux et était très content.

J'attends donc au 13/11/2020 la réception des cartes.

J'ai pu trouver quasiment les mêmes références que le design original. Comme indiqué plus haut, j'ai du ajouter un condensateur en parallèle à C3 pour obtenir la bonne valeur.

Ma liste de composants est disponible ici : parts_list.zip

Principalement depuis RS Online et sur eBay pour deux références que je n'arrivais pas à trouver. J'avais aussi du stock que j'ai pu utiliser directement.
